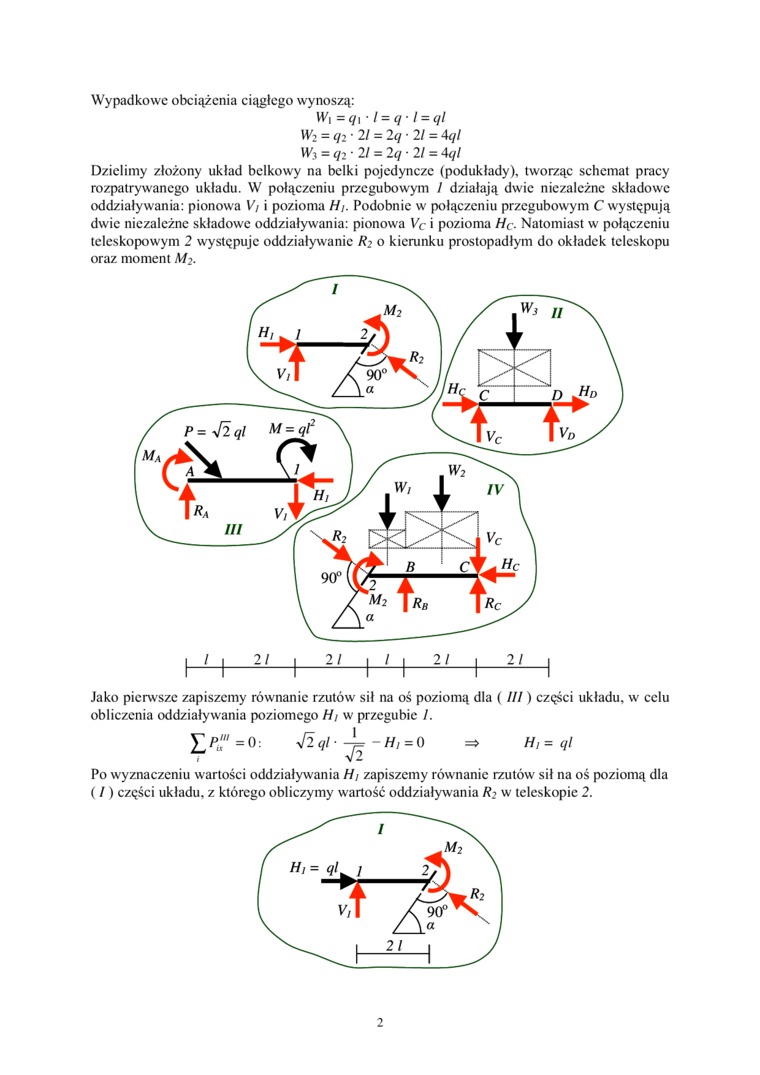

Wypadkowe obciążenia ciągłego wynoszą:

W\ = q\ • l = q • l = ql W₂ = q₂ - 21 = 2q ■ 21 = 4ql Wj = <72'2/ = 2<y • 2/ = 4ql

Dzielimy złożony układ belkowy na belki pojedyncze (podukłady), tworząc schemat pracy rozpatrywanego układu. W połączeniu przegubowym I działają dwie niezależne składowe oddziaływania: pionowa V/ i pozioma ///. Podobnie w połączeniu przegubowym C występują dwie niezależne składowe oddziaływania: pionowa Vc i pozioma He. Natomiast w połączeniu teleskopowym 2 występuje oddziaływanie R₂ o kierunku prostopadłym do okładek teleskopu oraz moment \f₂.

Jako pierwsze zapiszemy równanie rzutów sił na oś poziomą dla ( III) części układu, w celu obliczenia oddziaływania poziomego Hi w przegubie /.

TP“‘= 0:    yflql- 2= -H,=0    =>    H,= ql

i    V 2

Po wyznaczeniu wartości oddziaływania Hi zapiszemy równanie rzutów sił na oś poziomą dla (I) części układu, z którego obliczymy wartość oddziaływania R₂ w teleskopie 2.
