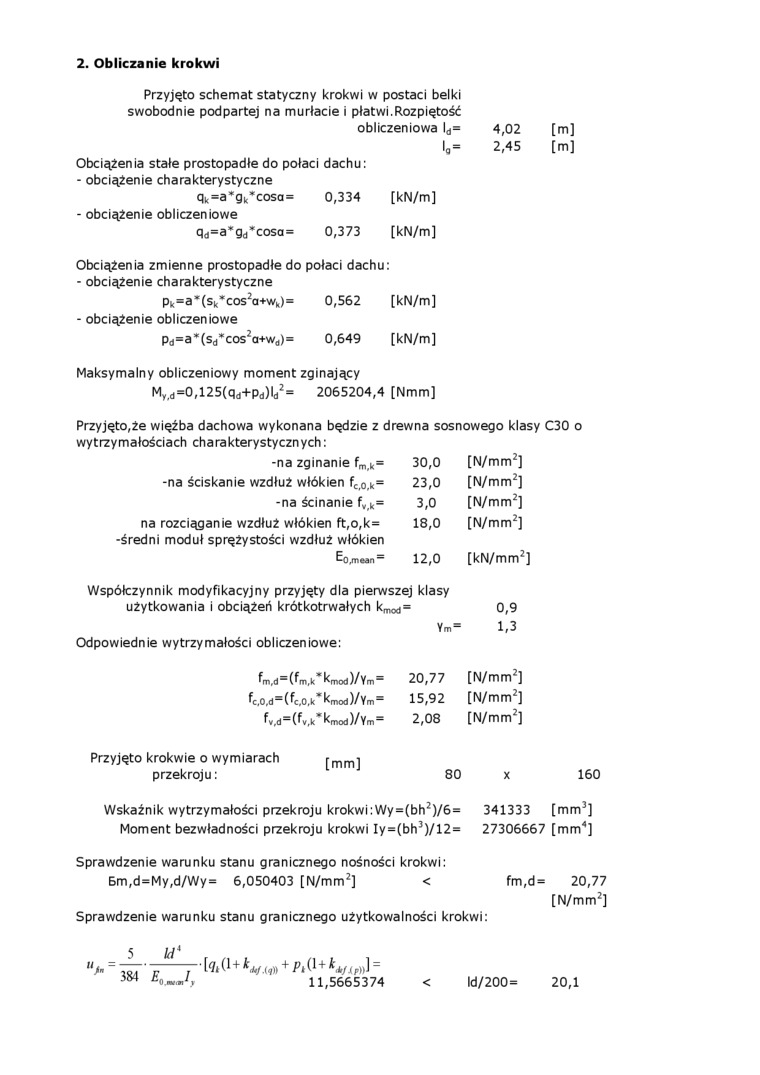

2. Obliczanie krokwi

Przyjęto schemat statyczny krokwi w postaci belki swobodnie podpartej na murłacie i płatwi.Rozpiętość

obliczeniowa ld=    4,02    [m]

lfl=    2,45    [m]

Obciążenia stałe prostopadłe do połaci dachu:

-    obciążenie charakterystyczne

dk=a*gk*cosa=    0,334    [kN/m]

-    obciążenie obliczeniowe

qd=a*g(Tcosa=    0,373    [kN/m]

Obciążenia zmienne prostopadłe do połaci dachu:

-    obciążenie charakterystyczne

pk=a*(sk*cos2a+wh)=    0,562    [kN/m]

-    obciążenie obliczeniowe

pd=a*(sd*cos2a+wd)=    0,649    [kN/m]

Maksymalny obliczeniowy moment zginający

My.d=0,125(qd+pd)ld2 =    2065204,4 [Nmm]

Przyjęto,że więźba dachowa wykonana będzie z drewna sosnowego klasy C30 o wytrzymałościach charakterystycznych:

-na zginanie fm<k*

30,0

[N/mm2]

-na ściskanie wzdłuż włókien fc>0,k=

23,0

[N/mm2]

-na ścinanie fv,k=

3,0

[N/mm2]

rozciąganie wzdłuż włókien ft,o,k= i moduł sprężystości wzdłuż włókien

18,0

[N/mm2]

Eo,mean =

12,0

[kN/mm2]

Współczynnik modyfikacyjny przyjęty dla pierwszej klasy

użytkowania i obciążeń krótkotrwałych k^ Odpowiednie wytrzymałości obliczeniowe:

Ym =

0,9

1,3

^m,d (^m.k ^mod )/Ym “

20,77

[N/mm2]

fc.0,d = (fc.0.k ^mod)/Ym =

15,92

[N/mm2]

fy,d = (fv,k kmod)/ym =

2,08

[N/mm2]

160


Przyjęto krokwie o wymiarach [mm]

przekroju:    80 x

341333    [mm3]

27306667 [mm4]


Wskaźnik wytrzymałości przekroju krokwi:Wy=(bh2)/6= Moment bezwładności przekroju krokwi Iy=(bh3)/12=

Sprawdzenie warunku stanu granicznego nośności krokwi:

6m,d=My,d/Wy= 6,050403 [N/mm2]    <    fm,d= 20,77

[N/mm2]

Sprawdzenie warunku stanu granicznego użytkowaIności krokwi:

_5_

384


ldx


[(h (1+ *■*/(<!)>+ Pfi+*.*/j<r»]

11,5665374


<    ld/200=


20,1


V-
