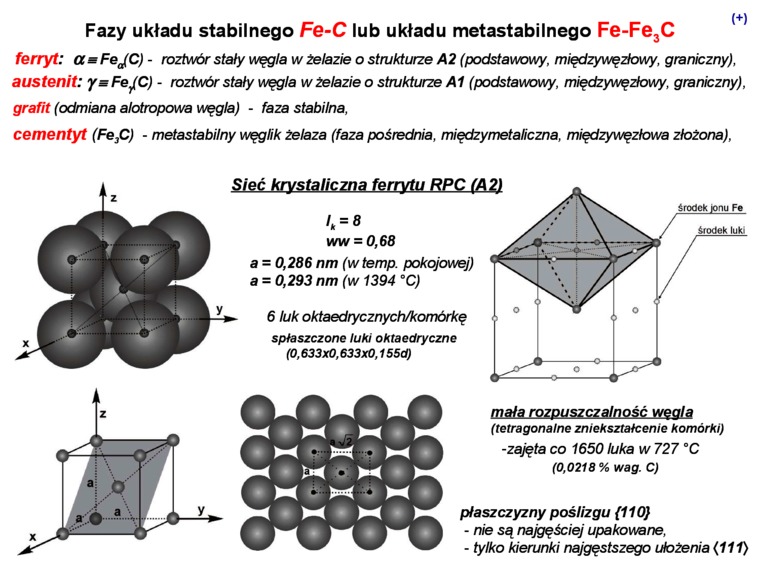

Fazy układu stabilnego Fe-C lub układu metastabilnego Fe-Fe3C
ferryt: a=FeJC)- roztwór stały węgla w żelazie o strukturze A2 (podstawowy, międzywęzłowy, graniczny), austenit: ysFejC) - roztwór stały węgla w żelazie o strukturze A1 (podstawowy, międzywęzłowy, graniczny), grafit (odmiana alotropowa węgla) - faza stabilna,
cementyt (Fe fi) - metastabilny węglik żelaza (faza pośrednia, międzymetaliczna, międzywęzłowa złożona),
Sieć krystaliczna ferrytu RPC (AZ)
lk = 8 ww = 0,68
a = 0,286 nm (w temp. pokojowej) a = 0,293 nm (w 1394 °C)
6 luk oktaedrycznych/komórkę spłaszczone luki oktaedryczne (0,633x0,633x0,155d)
mała rozpuszczalność węgla (tetragonalne zniekształcenie komórki) -zajęta co 1650 luka w 127 °C (0,0218 % wag. C)
płaszczyzny poślizgu {110}
■ nie są najgęściej upakowane,
• tylko kierunki najgęstszego ułożenia {111)
