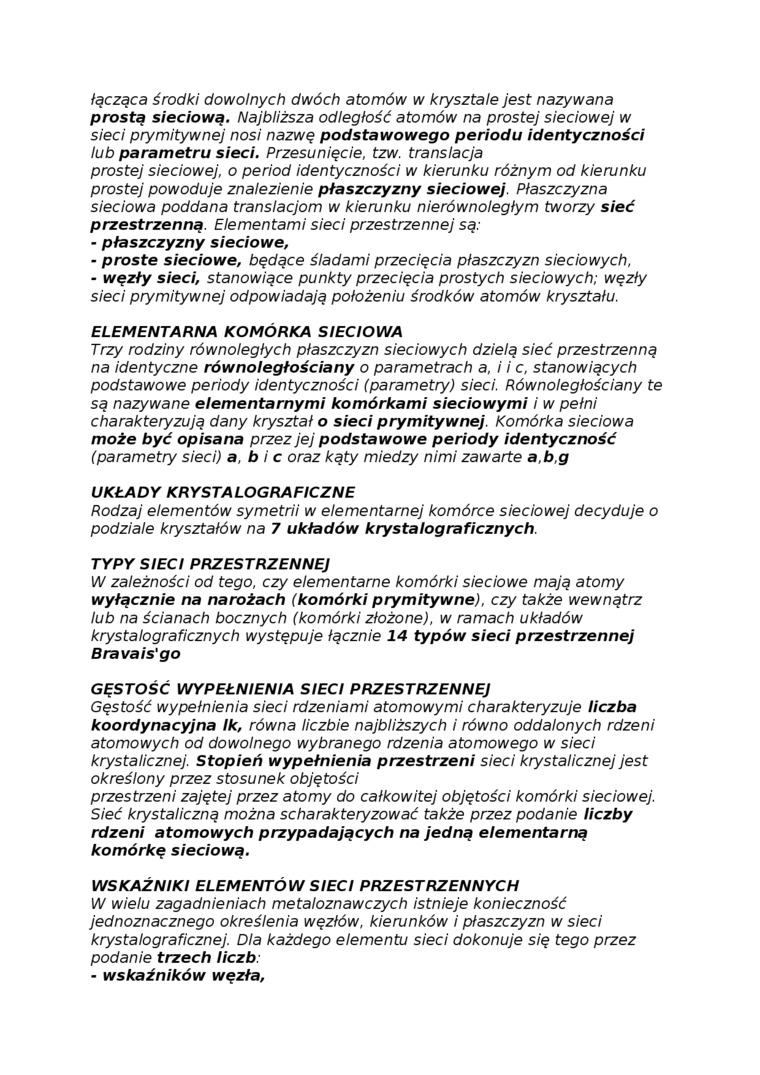

łącząca środki dowolnych dwóch atomów w krysztale jest nazywana prostą sieciową. Najbliższa odległość atomów na prostej sieciowej w sieci prymitywnej nosi nazwę podstawowego periodu identyczności lub parametru sieci. Przesunięcie, tzw. translacja prostej sieciowej, o period identyczności w kierunku różnym od kierunku prostej powoduje znalezienie płaszczyzny sieciowej. Płaszczyzna sieciowa poddana translacjom w kierunku nierównoległym tworzy sieć przestrzenną. Elementami sieci przestrzennej są:

-    płaszczyzny sieciowe,

■ proste sieciowe, będące śladami przecięcia płaszczyzn sieciowych,

-    węzły sieci, stanowiące punkty przecięcia prostych sieciowych; węzły sieci prymitywnej odpowiadają położeniu środków atomów kryształu.

ELEMENTARNA KOMÓRKA SIECIOWA

Trzy rodziny równoległych płaszczyzn sieciowych dzielą sieć przestrzenną na identyczne równoległościany o parametrach a, i i c, stanowiących podstawowe periody identyczności (parametry) sieci. Równoległościany te są nazywane elementarnymi komórkami sieciowymi i w pełni charakteryzują dany kryształ o sieci prymitywnej. Komórka sieciowa może być opisana przez jej podstawowe periody identyczność (parametry sieci) a, b i c oraz kąty miedzy nimi zawarte a,b,g

UKŁADY KRYSTALOGRAFICZNE

Rodzaj elementów symetrii w elementarnej komórce sieciowej decyduje o podziale kryształów na 7 układów krystalograficznych.

TYPY SIECI PRZESTRZENNEJ

W zależności od tego, czy elementarne komórki sieciowe mają atomy wyłącznie na narożach (komórki prymitywne), czy także wewnątrz lub na ścianach bocznych (komórki złożone), w ramach układów krystalograficznych występuje łącznie 14 typów sieci przestrzennej Bravais'go

GĘSTOŚĆ WYPEŁNIENIA SIECI PRZESTRZENNEJ

Gęstość wypełnienia sieci rdzeniami atomowymi charakteryzuje liczba koordynacyjna Ik, równa liczbie najbliższych i równo oddalonych rdzeni atomowych od dowolnego wybranego rdzenia atomowego w sieci krystalicznej. Stopień wypełnienia przestrzeni sieci krystalicznej jest określony przez stosunek objętości

przestrzeni zajętej przez atomy do całkowitej objętości komórki sieciowej. Sieć krystaliczną można scharakteryzować także przez podanie liczby rdzeni atomowych przypadających na jedną elementarną komórkę sieciową.

WSKAŹNIKI ELEMENTÓW SIECI PRZESTRZENNYCH

W wielu zagadnieniach metaloznawczych istnieje konieczność jednoznacznego określenia węzłów, kierunków i płaszczyzn w sieci krystalograficznej. Dla każdego elementu sieci dokonuje się tego przez podanie trzech liczb.

-    wskaźników węzła,
