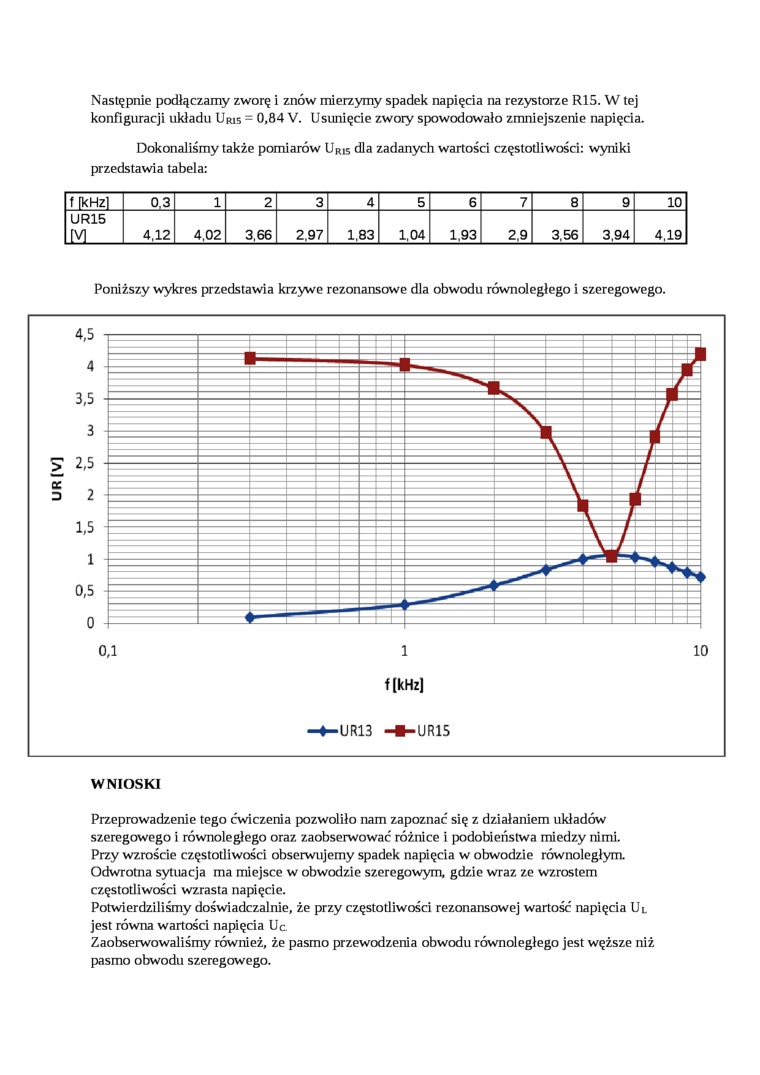

Następnie podłączamy zworę i znów mierzymy spadek napięcia na rezystorze R15. W tej konfiguracji układu Uris = 0,84 V. Usunięcie zwory spowodowało zmniejszenie napięcia.
Dokonaliśmy także pomiarów Uris dla zadanych wartości częstotliwości: wyniki przedstawia tabela:
f fkHzl |
0,3 |
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
10 |
UR15 M_ |
4.12 |
4,02 |
3,66 |
2,97 |
1,83 |
1,04 |
1,93 |
2.9 |
3,56 |
3,94 |
4,19 |
Poniższy wykres przedstawia krzywe rezonansowe dla obwodu równoległego i szeregowego.
WNIOSKI
Przeprowadzenie tego ćwiczenia pozwoliło nam zapoznać się z działaniem układów szeregowego i równoległego oraz zaobserwować różnice i podobieństwa miedzy nimi.
Przy wzroście częstotliwości obserwujemy spadek napięcia w obwodzie równoległym. Odwrotna sytuacja ma miejsce w obwodzie szeregowym, gdzie wraz ze wzrostem częstodiwości wzrasta napięcie.
Potwierdziliśmy doświadczalnie, że przy częstodiwości rezonansowej wartość napięcia Ul jest równa wartości napięcia Uc.
Zaobserwowaliśmy również, że pasmo przewodzenia obwodu równoległego jest węższe niż pasmo obwodu szeregowego.
