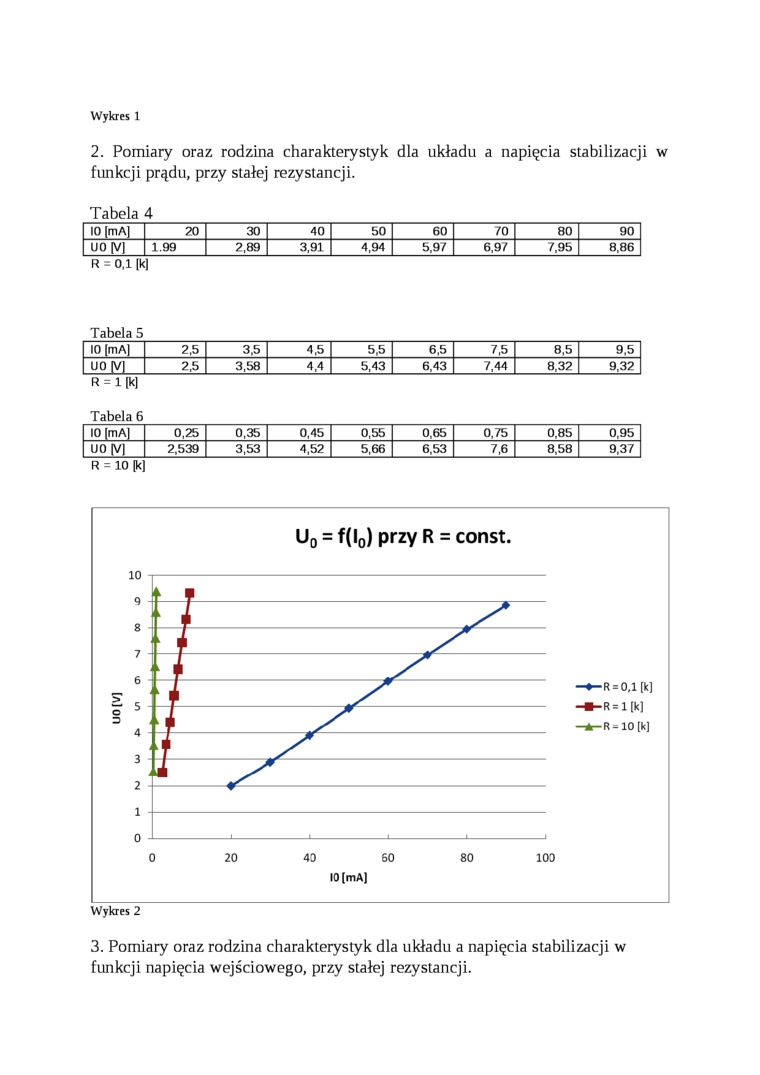

Wykres 2. Pomiary oraz rodzina charakterystyk dla układu a napięcia stabilizacji w funkcji prądu, przy stałej rezystancji.

Tabela 4

10 (mA]	20	30	40	50	60	70	80	90
UO (V)	1.99	2,89	3,91	4,94	5,97	6,97	7,95	8,86

r = 0,1 |k]

U₀ = f(l₀) przy R = const.

—R = 0,1 [k) -*-R = l(k) —A—R = 10 [k]

10 (mA)

Tabela 5

10 |mA)	2,5	3.5	4,5	5,5	6,5	7,5	8,5	9.5
UO |V|	2.5	3,58	4,4	5,43	6,43	7,44	8,32	9,32

Tabela 6

10 [mA|	0,25	0,35	0,45	0,55	0,65	0,75	0,85	0,95
UO (V|	2,539	3,53	4,52	5,66	6,53	7,6	8,58	9,37

R = 10 |k]

Wykres 2

3. Pomiary oraz rodzina charakterystyk dla układu a napięcia stabilizacji w funkcji napięcia wejściowego, przy stałej rezystancji.
