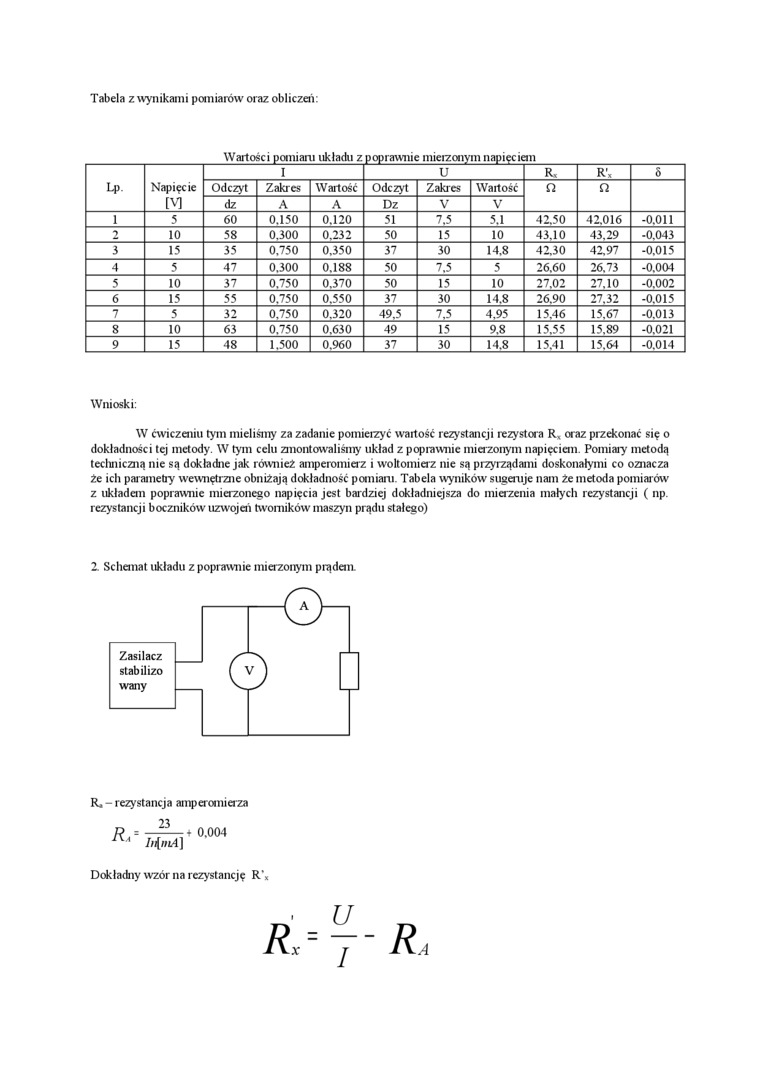

Tabela z wynikami pomiarów oraz obliczeń:

Wartości pomiant układu z poprawnie mierzonym napięciem

Lp	Napięcie M	I			U			R<	R',	5
		Odczyt	Zakres	Wartość	Odczyt	Zakres	Wartość	fi	fi
		dz	A	A	Dz	V	V
1	5	60	0.150	0.120	51	7.5	5.1	42.50	42.016	-0.011
2	10	58	0.300	0.232	50	15	10	43.10	43.29	-0.043
3	15	35	0.750	0.350	37	30	14.8	42.30	42,97	-0,015
4	5	47	0.300	0.188	50	7.5	5	26.60	26.73	-0.004
5	10	37	0.750	0.370	50	15	10	27.02	27.10	-0.002
6	15	55	0.750	0.550	37	30	14.8	26.90	27.32	-0.015
7	5	32	0.750	0.320	49.5	7,5	4.95	15.46	15,67	-0.013
8	10	63	0.750	0.630	49	15	9.8	15.55	15.89	-0.021
9	15	48	1.500	0.960	37	30	14.8	15.41	15.64	-0.014

Wnioski:

W ćwiczeniu tym mieliśmy za zadanie pomierzyć wartość rezystancji rezystora R, oraz przekonać się o dokładności tej metody. W tym celu zmontowaliśmy układ z poprawnie mierzonym napięciem. Pomiary metodą techniczną nie są dokładne jak również amperomierz i w oltomier z nie są przyrządami doskonałymi co oznacza że ich par ametry wewnętrzne obniżają dokładność pomiaru Tabela wyników sugeruje nam że metoda pomiar ów z układan poprawnie mierzonego napięcia jest bardziej dokładniejsza do mierzenia małych rezystancji ( np. rezystancji boczników uzwojeń twomików maszyn prądu stałego)

2. Schemat układu z poprawnie mierzonym prądem

R* - rezystancja amperomierza

R,-

* 0.004

23

iĄmA)

Dokładny wzór na rezystancję R\

i

U

I
