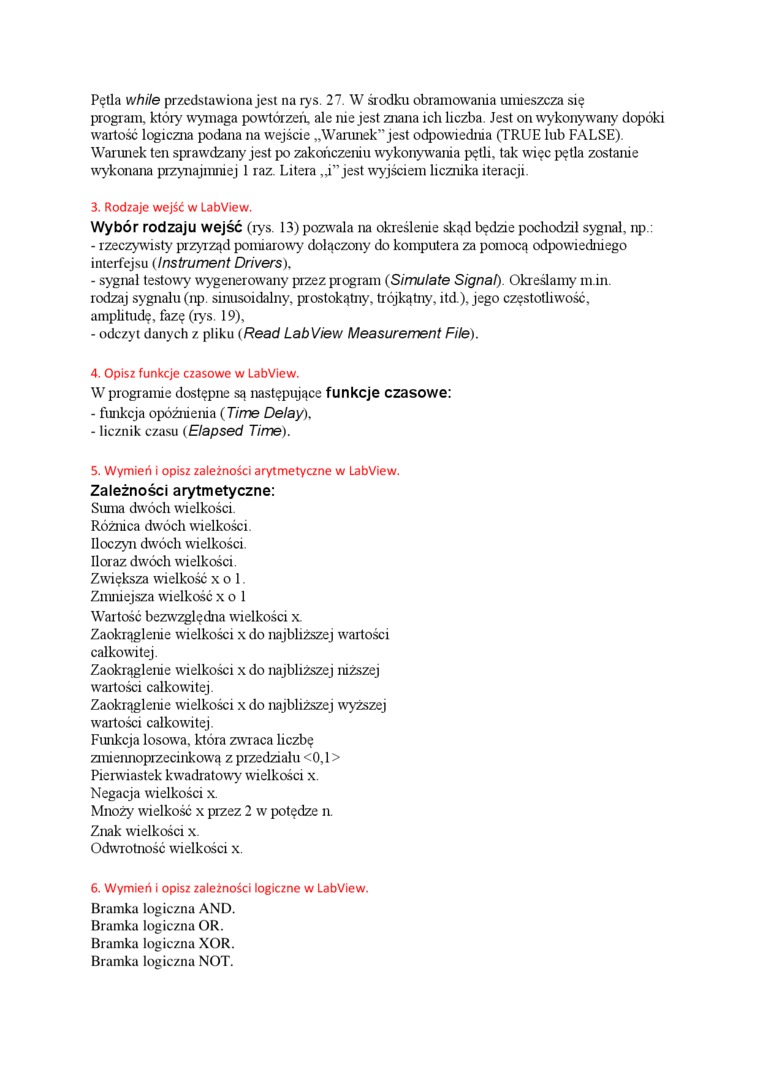

Pętla while przedstawiona jest na rys. 27. W środku obramowania umieszcza się progr am, który wymaga powtórzeń, ale nie jest znana ich liczba Jest on wykonywany dopóki wartość logiczna podana na wejście „Warunek” jest odpowiednia (TRUE lub FALSE). Warunek ten sprawdzany jest po zakończeniu wykonywania pętli, tak więc pętla zostanie wykonana przynajmniej 1 raz. Litera ,4” jest wyjściem licznika iteracji.

3.    Rodzaje wejść w LabView.

Wybór rodzaju wejść (rys. 13) pozwala na określenie skąd będzie pochodził sygnał, np.

-    rzeczywisty przyrząd pomiarowy dołączony do komputera za pomocą odpowiedniego interfejsu (Instrument Drivers).

-    sygnał testowy wygenerowany przez program (Simulate Signal). Określamy m in. rodzaj sygnału (np. sinusoidalny, prostokątny, trójkątny, itd ), jego częstotliwość, amplitudę, fazę (rys. 19),

-    odczyt danych z pliku (Read LabView Measuremenł File).

4.    Opisz funkcje czasowe w LabView.

W programie dostępne są następujące funkcje czasowe:

-    funkcja opóźnienia (Time Delay).

-    licznik czasu (Elapsed Time).

5.    Wymień i opisz zależności arytmetyczne w LabView.

Zależności arytmetyczne:

Suma dwóch wielkości.

Różnica dwóch wielkości.

Iloczyn dwóch wielkości.

Iloraz dwóch wielkości.

Zwiększa wielkość x o 1 Zmniejsza wielkość x o 1 Wartość bezwzględna wielkości x.

Zaokrąglenie wielkości x do najbliższej wartości całkowitej.

Zaokrąglenie wielkości x do najbliższej niższej wartości całkowitej.

Zaokrąglenie wielkości x do najbliższej wyższej wartości całkowitej.

Funkcja losowa, która zwraca liczbę zmiennoprzecinkowy z przedziału <0,1 > Pierwiastek kwadratowy wielkości x.

Negacja wielkości x.

Mnoży wielkość x przez 2 w potędze n.

Znak wielkości x.

Odwrotność wielkości x.

6.    Wymień i opisz zależności logiczne w LabView. Bramka logiczna AND.

Bramka logiczna OR.

Bramka logiczna XOR.

Bramka logiczna NOT.
