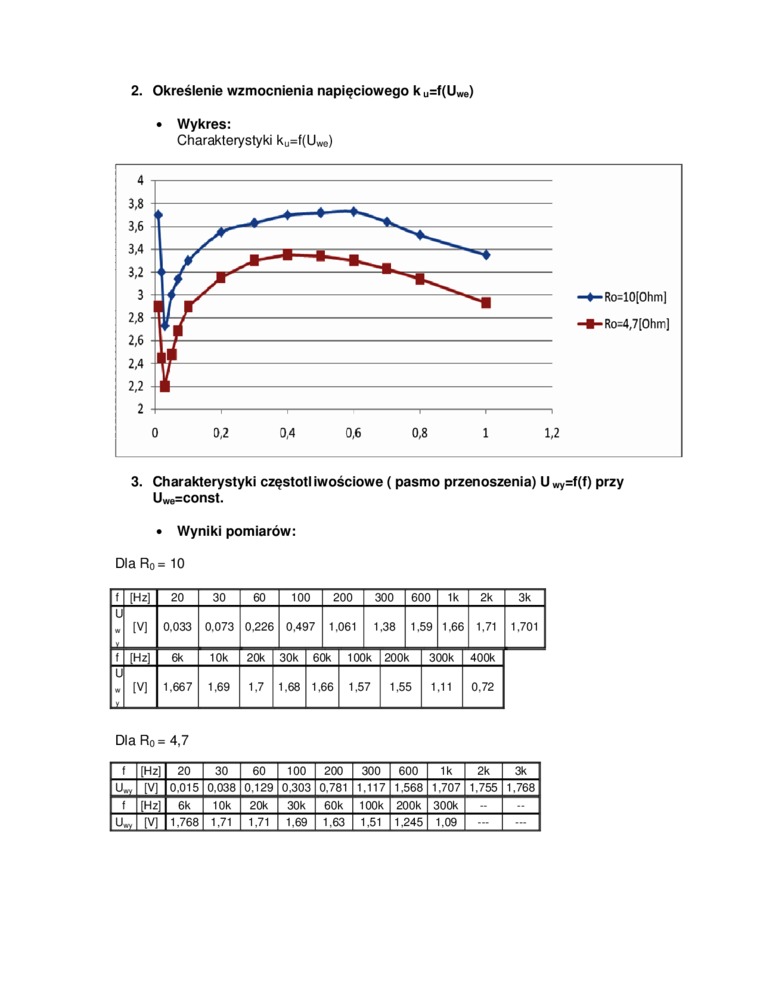

2. Określenie wzmocnienia napięciowego k_u=f(Uwe)

3. Charakterystyki częstotliwościowe ( pasmo przenoszenia) U wy=f(f) przy U«e=const.

• Wyniki pomiarów:

Dla R₀= 10

f	[HZ]	20	30	60	100		200		300		600		1k	2k	3k
u w	M	0.033	0.073	0.226	0.497		1.061		1.38		1.59		1.66	1.71	1.701
f	[Hz]	6k	10k	20k	30k	60k		100k		200k		300k		400k
L W	IV]	1.667	1.69	1.7	1.68	1.66		1.57		1.55		1.11		0.72

Dla R₀= 4,7

f	(Hz)	20	30	60	100	200	300	600	1k	2k	3k
^UT	M	0.015	0.038	0.129	0.303	0.781	1.117	1.568	1.707	1.755	1.768
f	[Hz|	6k	10k	20k	30k	60k	100k	200k	300k		-
asl		1.768	1.71	1.71	1.69	1.63	1.51	1.245	1.09	...	-
