2. Wzmocnienia napięciowego ku = f(U_WE).

Korzystając z charakterystyk dynamicznych wzmacniacza zgodnie ze wzorem poniżej obliczyliśmy wzmocnienie napięciowe dla poszczególnych wartości napięcia wyjściowego do wejściowego. Wartości wzmocnienia zapisane są w tabeli 1 i la (p.l sprawozdania). Na ich podstawie wykreśliłem charakterystyki ku = f(UwE) zamieszczone na wykresie 2.

ku — UwY / UwE

ku = f(Uwe)

m-
1	v--■-----■	•----1

0    0.2    04    0.6    0.8    1    1.2

Uwe [V]

—R - 4.7 —R - 10

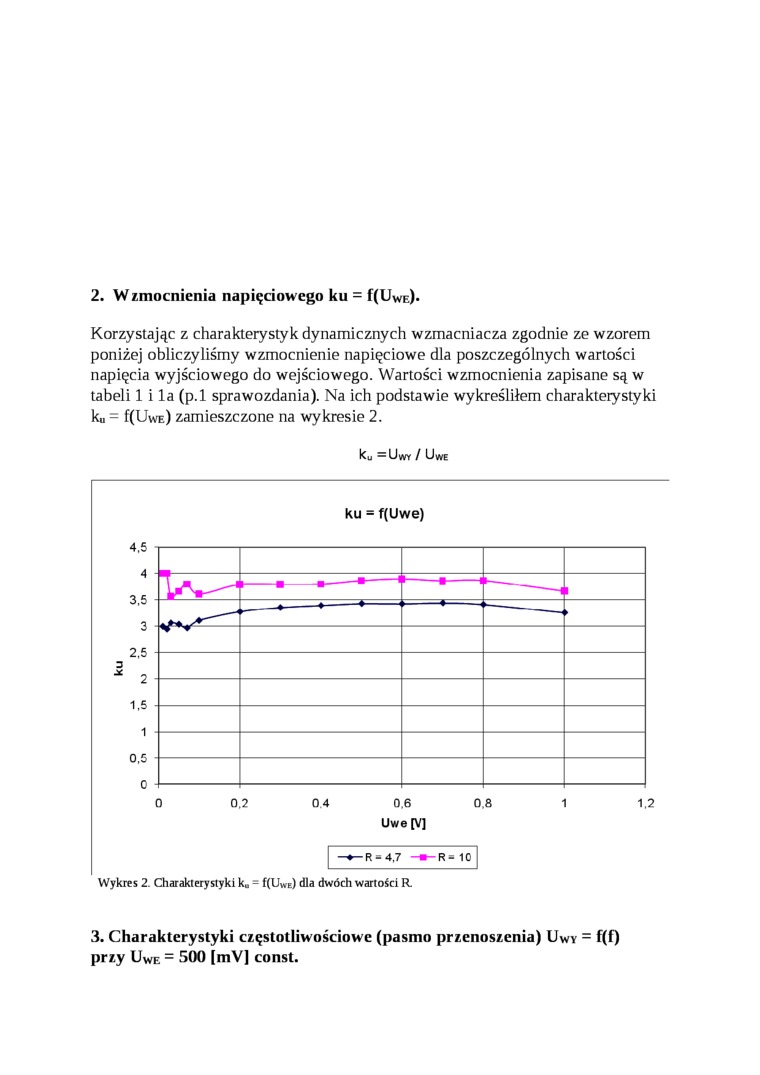

Wykres 2. Charakterystyki k„ = f(Uwc) dla dwóch wartości R 3. Charakterystyki częstotliwościowe (pasmo przenoszenia) Uwy = f(f) przy Uwe ⁼ 500 (mVj const.
