1. Wstęp teoretyczny

Wtórnikiem nazywamy wzmacniacz o wzmocnieniu napięciowym bliskim jedności Wtórnik można skonstruować na bazie tranzystora bipolarnego, unipolarnego lub przy wykorzystaniu wzmacniacza operacyjnego. Podstawową zaletą wtórników jest ich duża rezystancja wejściowa oraz mała rezystancja wyjściowa, przez co znajdują szerokie zastosowanie w różnego rodzaju układach.

Wtórnik tak jak każdy wzmacniacz można scharakteryzować wyznaczając jego cliarakterystykę amplitudową i fazową.

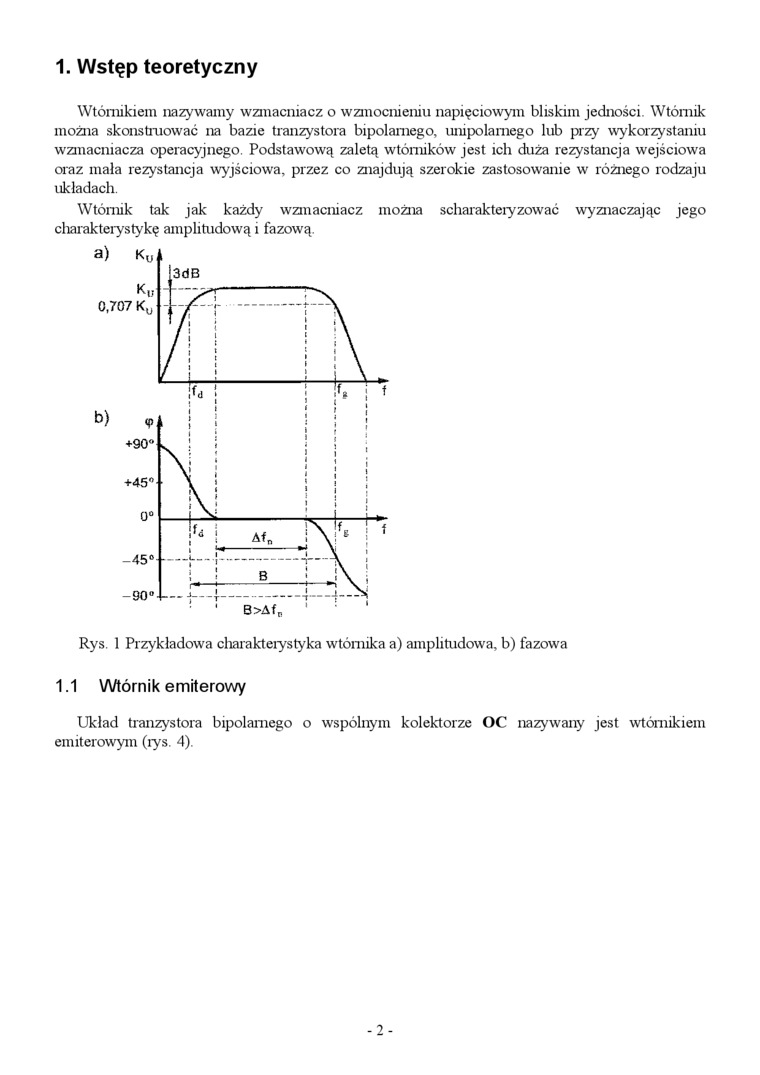

Rys. 1 Przykładowa cliarakterystyka wtórnika a) amplitudowa, b) fazowa

1.1 Wtórnik emiterowy

Układ tranzystora bipolarnego o wspólnym kolektorze OC nazywany jest wtórnikiem emiterowym (rys. 4).
