30575

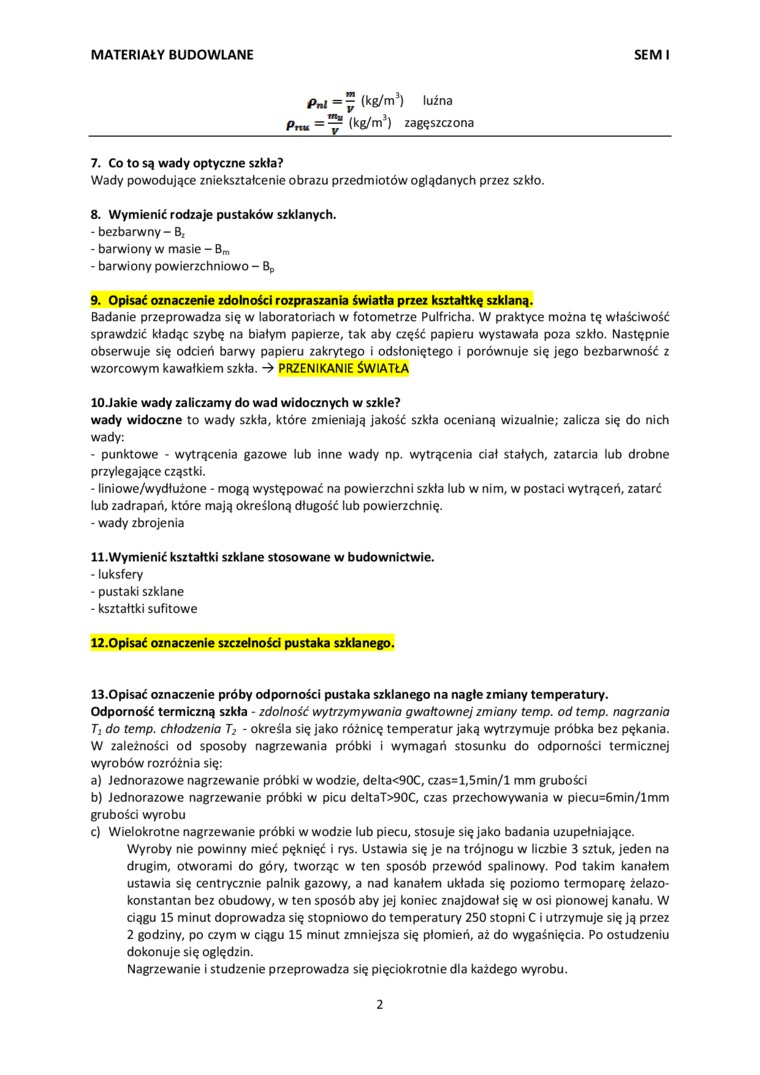

MATERIAŁY BUDOWLANE

SEM I

Pnl =7 (kg/m³) luźna Ptxu=y (kg/m³) zagęszczona

7.    Co to są wady optyczne szkła?

Wady powodujące zniekształcenie obrazu przedmiotów oglądanych przez szkło.

8.    Wymienić rodzaje pustaków szklanych.

-    bezbarwny - B*

-    barwiony w masie - B_m

-    barwiony powierzchniowo - B_p

9.    Opisać oznaczenie zdolności rozpraszania światła przez kształtkę szklaną.

Badanie przeprowadza się w laboratoriach w fotometrze Pulfricha. W praktyce można tę właściwość sprawdzić kładąc szybę na białym papierze, tak aby część papieru wystawała poza szkło. Następnie obserwuje się odcień barwy papieru zakrytego i odsłoniętego i porównuje się jego bezbarwność z wzorcowym kawałkiem szkła. -> PRZENIKANIE ŚWIATŁA

lOJakie wady zaliczamy do wad widocznych w szkle?

wady widoczne to wady szkła, które zmieniają jakość szkła ocenianą wizualnie; zalicza się do nich wady:

-    punktowe - wytrącenia gazowe lub inne wady np. wytrącenia ciał stałych, zatarcia lub drobne przylegające cząstki.

-    liniowe/wydłużone - mogą występować na powierzchni szkła lub w nim, w postaci wytrąceń, zatarć lub zadrapań, które mają określoną długość lub powierzchnię.

-    wady zbrojenia

ll.Wymienić kształtki szklane stosowane w budownictwie.

-    luksfery

• pustaki szklane

-    kształtki sufitowe

12.0pisać oznaczenie szczelności pustaka szklanego.

13.0pisać oznaczenie próby odporności pustaka szklanego na nagłe zmiany temperatury. Odporność termiczną szkła - zdolność wytrzymywania gwałtownej zmiany temp. od temp. nagrzania Tj do temp. chłodzenia T₂ - określa się jako różnicę temperatur jaką wytrzymuje próbka bez pękania. W zależności od sposoby nagrzewania próbki i wymagań stosunku do odporności termicznej wyrobów rozróżnia się:

a)    Jednorazowe nagrzewanie próbki w wodzie, delta<90C, czas=l,5min/l mm grubości

b)    Jednorazowe nagrzewanie próbki w picu deltaT>90C, czas przechowywania w piecu=6min/lmm grubości wyrobu

c)    Wielokrotne nagrzewanie próbki w wodzie lub piecu, stosuje się jako badania uzupełniające.

Wyroby nie powinny mieć pęknięć i rys. Ustawia się je na trójnogu w liczbie 3 sztuk, jeden na drugim, otworami do góry, tworząc w ten sposób przewód spalinowy. Pod takim kanałem ustawia się centrycznie palnik gazowy, a nad kanałem układa się poziomo termoparę żelazo-konstantan bez obudowy, w ten sposób aby jej koniec znajdował się w osi pionowej kanału. W ciągu 15 minut doprowadza się stopniowo do temperatury 250 stopni C i utrzymuje się ją przez 2 godziny, po czym w ciągu 15 minut zmniejsza się płomień, aż do wygaśnięcia. Po ostudzeniu dokonuje się oględzin.

Nagrzewanie i studzenie przeprowadza się pięciokrotnie dla każdego wyrobu.

2
