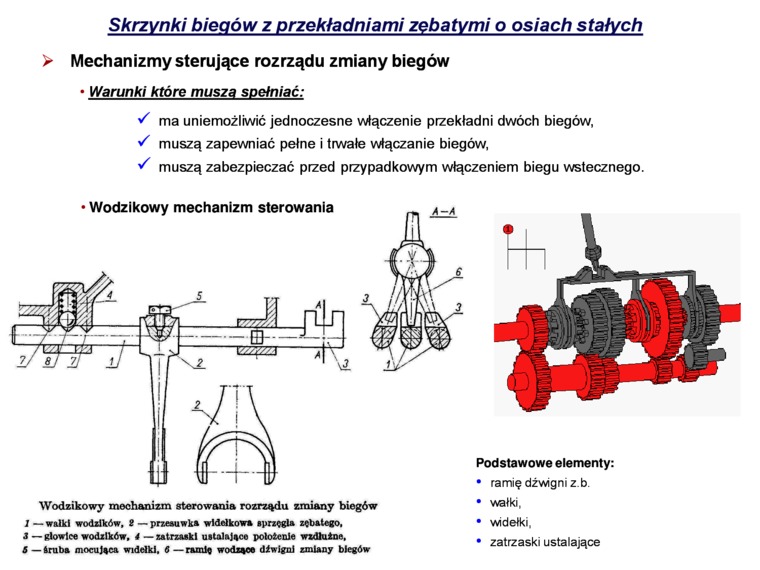

Skrzynki biegów z przekładniami zębatymi o osiach stałych

> Mechanizmy sterujące rozrządu zmiany biegów

• Warunki które musza spełniać:

S ma uniemożliwić jednoczesne włączenie przekładni dwóch biegów,

S muszą zapewniać pełne i trwałe \Mączanie biegów,

^ muszą zabezpieczać przed przypadkowym włączeniem biegu wstecznego.

Wodzikowy mechanizm sterowania rozrządu zmiany biegów

1    — wałki wodzików, 2 — przeauwka widełkowa sprzęgła zębatego,

2    — głowice wodzików, 4 — zatrzaski ustalające poloicnle wzdłuion,

S — kraba mocująca widełki, 6 — ramię wodzące diwlgnl zmiany biegów

•    wałki,

•    widełki.

•    zatrzaski ustalające
