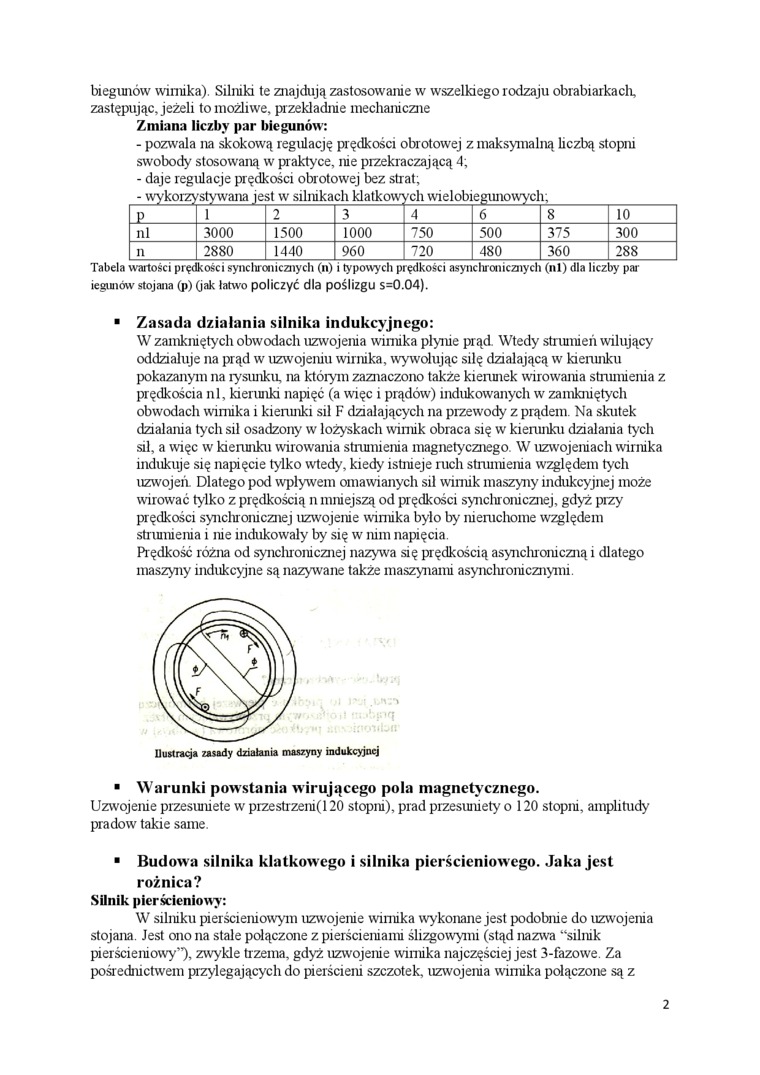

biegunów wirnika). Silniki te znajdują zastosowanie w wszelkiego rodzaju obrabiarkach, zastępując Jeżeli to możliwe, przekładnie mechaniczne Zmiana liczby par biegunów:

-    pozwala na skokową regulację prędkości obrotowej z maksymalną liczbą stopni swobody stosowaną w praktyce, nie przekraczającą 4,

-    daje regulacje prędkości obrotowej bez strat;

_p_	1	2	3	4	6	8	10
nl	3000	1500	1000	750	500	375	300
n	2880	1440	960	720	480	360	288

Tabela wartości prędkości syndironicznych (n) i typowych prędkości asynduonicznych (nl) dla liczby par iegunów stojana (p) (jak łatwo policzyć dla poślizgu S=0.04).

■ Zasada działania silnika indukcyjnego:

W zamkniętych obwodach uzwojenia wirnika płynie prąd. Wtedy strumień wilujący oddziałuje na prąd w uzwojeniu wirnika, wywołując silę działającą w kieninku pokazanym na rysunku, na którym zaznaczono także kierunek wirowania strumienia z prędkością nl, kierunki napięć (a więc i prądów) indukowanych w zamkniętych obwodach wirnika i kierunki sil F działających na przewody z prądem. Na skutek działania tych sil osadzony w łożyskach wirnik obraca się w kierunku działania tych sil, a więc w kierunku wirowania strumienia magnetycznego. W uzwojeniach wirnika indukuje się napięcie tylko wtedy, kiedy istnieje ruch strumienia względem tych uzwojeń Dlatego pod wpływem omawianych sil wirnik maszyny indukcyjnej może wirować tylko z prędkością n mniejszą od prędkości synchronicznej, gdyż przy prędkości syncłironicznej uzwojenie wirnika było by nieruchome względem strumienia i nie indukowały by się w nim napięcia.

Prędkość różna od syncluonicznej nazywa się prędkością asyncluoniczną i dlatego maszyny indukcyjne są nazywane także maszynami asynclironicznymi.

Ilustracja zasady działania maszyny indukcyjnej

■    Warunki powstania wirującego pola magnetycznego.

Uzwojenie przesunięte w przestrzeni( 120 stopni), prąd przesunięty o 120 stopni, amplitudy prądów takie same.

■    Budowa silnika klatkowego i silnika pierścieniowego. Jaka jest różnica?

Silnik pierścieniowy:

W silniku pierścieniowym uzwojenie wirnika wykonane jest podobnie do uzwojenia stojana. Jest ono na stale połączone z pierścieniami ślizgowymi (stąd nazwa “silnik pierścieniowy”), zwykle trzema, gdyż uzwojenie wirnika najczęściej jest 3-fazowe. Za pośrednictwem przylegających do pierścieni szczotek, uzwojenia wirnika połączone są z
