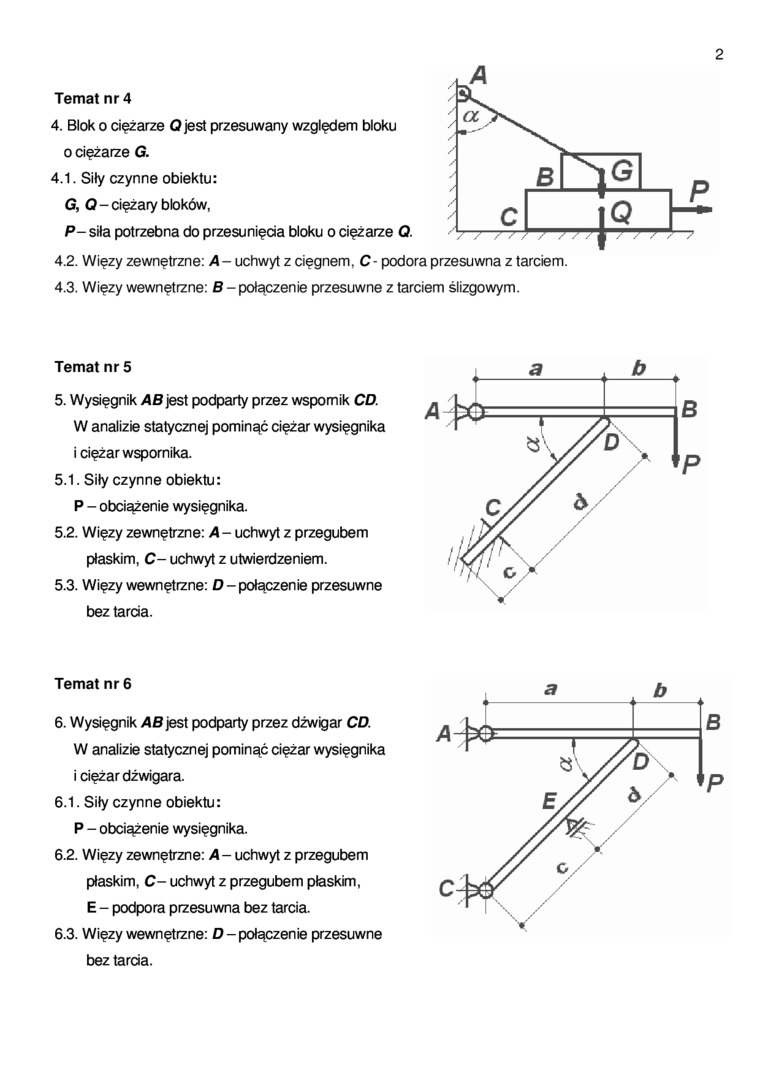

Temat nr 4

4. Blok o ciężarze Q jest przesuwany względem bloku O Ciężarze G.

4.1.    Sity czynne obiektu:

G, O-ciężary bloków,

P- siła potrzebna do przesunięcia bloku o ciężarze Q.

4.2.    Więzy zewnętrzne: A - uchwyt z cięgnem, C- podora przesuwna z tarciem.

4.3.    Więzy wewnętrzne: B - połączenie przesuwne z tarciem ślizgowym.

Temat nr 5

5. Wysięgnik AB jest podparty przez wspornik CD. W analizie statycznej pominąć ciężar wysięgnika i ciężar wspornika.

5.1.    Siły czynne obiektu:

P - obciążenie wysięgnika.

5.2.    Więzy zewnętrzne: A - uchwyt z przegubem płaskim, C- uchwyt z utwierdzeniem.

5.3.    Więzy wewnętrzne: D - połączenie przesuwne bez tarcia.

Temat nr 6

6. Wysięgnik AB jest podparty przez dźwigar CD.

W analizie statycznej pominąć ciężar wysięgnika i ciężar dźwigara.

6.1.    Siły czynne obiektu:

P - obciążenie wysięgnika.

6.2.    Więzy zewnętrzne: A- uchwyt z przegubem płaskim, C- uchwyt z przegubem płaskim,

E - podpora przesuwna bez tarcia.

6.3.    Więzy wewnętrzne: D - połączenie przesuwne bez tarcia.
