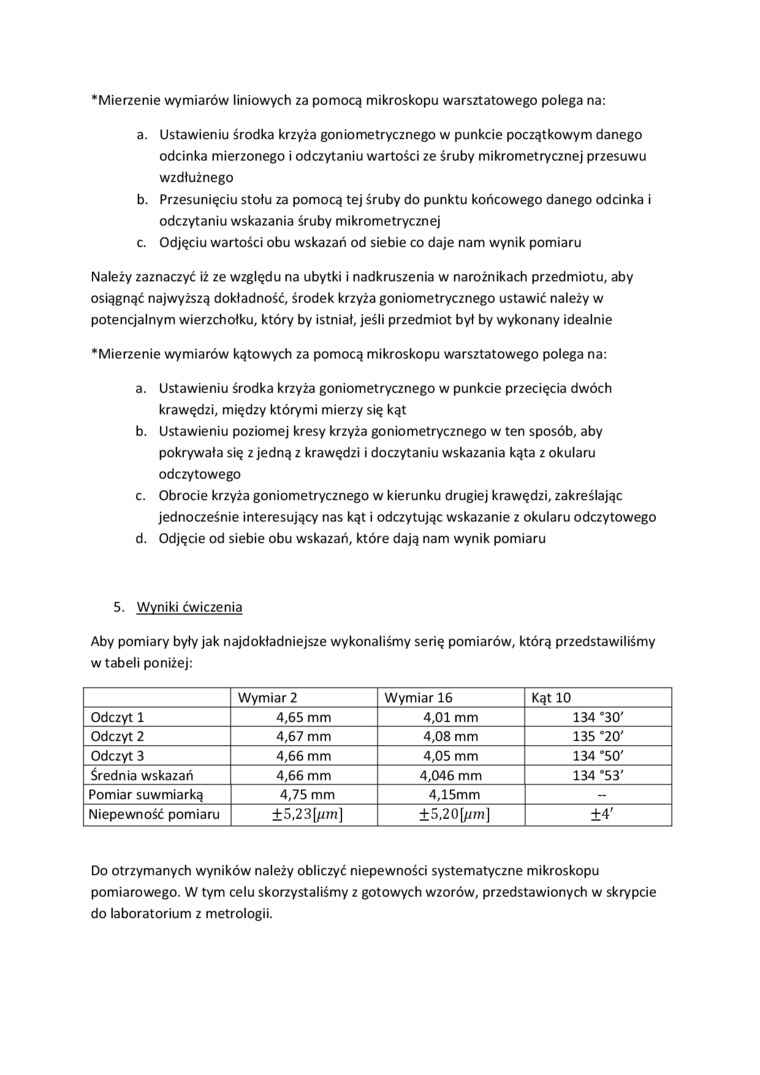

■"Mierzenie wymiarów liniowych za pomocą mikroskopu warsztatowego polega na:

a.    Ustawieniu środka krzyża goniometrycznego w punkcie początkowym danego odcinka mierzonego i odczytaniu wartości ze śruby mikrometrycznej przesuwu wzdłużnego

b.    Przesunięciu stołu za pomocą tej śruby do punktu końcowego danego odcinka i odczytaniu wskazania śruby mikrometrycznej

c.    Odjęciu wartości obu wskazań od siebie co daje nam wynik pomiaru

Należy zaznaczyć iż ze względu na ubytki i nadkruszenia w narożnikach przedmiotu, aby osiągnąć najwyższą dokładność, środek krzyża goniometrycznego ustawić należy w potencjalnym wierzchołku, który by istniał, jeśli przedmiot był by wykonany idealnie

•Mierzenie wymiarów kątowych za pomocą mikroskopu warsztatowego polega na:

a.    Ustawieniu środka krzyża goniometrycznego w punkcie przecięcia dwóch krawędzi, między którymi mierzy się kąt

b.    Ustawieniu poziomej kresy krzyża goniometrycznego w ten sposób, aby pokrywała się z jedną z krawędzi i doczytaniu wskazania kąta z okularu odczytowego

c.    Obrocie krzyża goniometrycznego w kierunku drugiej krawędzi, zakreślając jednocześnie interesujący nas kąt i odczytując wskazanie z okularu odczytowego

d.    Odjęcie od siebie obu wskazań, które dają nam wynik pomiaru

5. Wyniki ćwiczenia

Aby pomiary były jak najdokładniejsze wykonaliśmy serię pomiarów, którą przedstawiliśmy w tabeli poniżej:

	Wymiar 2	Wymiar 16	Kąt 10
Odczyt 1	4,65 mm	4,01 mm	134 °30'
Odczyt 2	4,67 mm	4,08 mm	135 °20'
Odczyt 3	4,66 mm	4,05 mm	134 °50'
Średnia wskazań	4,66 mm	4,046 mm	134 °53'
Pomiar suwmiarką	4,75 mm	4,15mm	-
Niepewność pomiaru	±5,23 [/im]	±5,20 [//m]	±4'

Do otrzymanych wyników należy obliczyć niepewności systematyczne mikroskopu pomiarowego. W tym celu skorzystaliśmy z gotowych wzorów, przedstawionych w skrypcie do laboratorium z metrologii.
