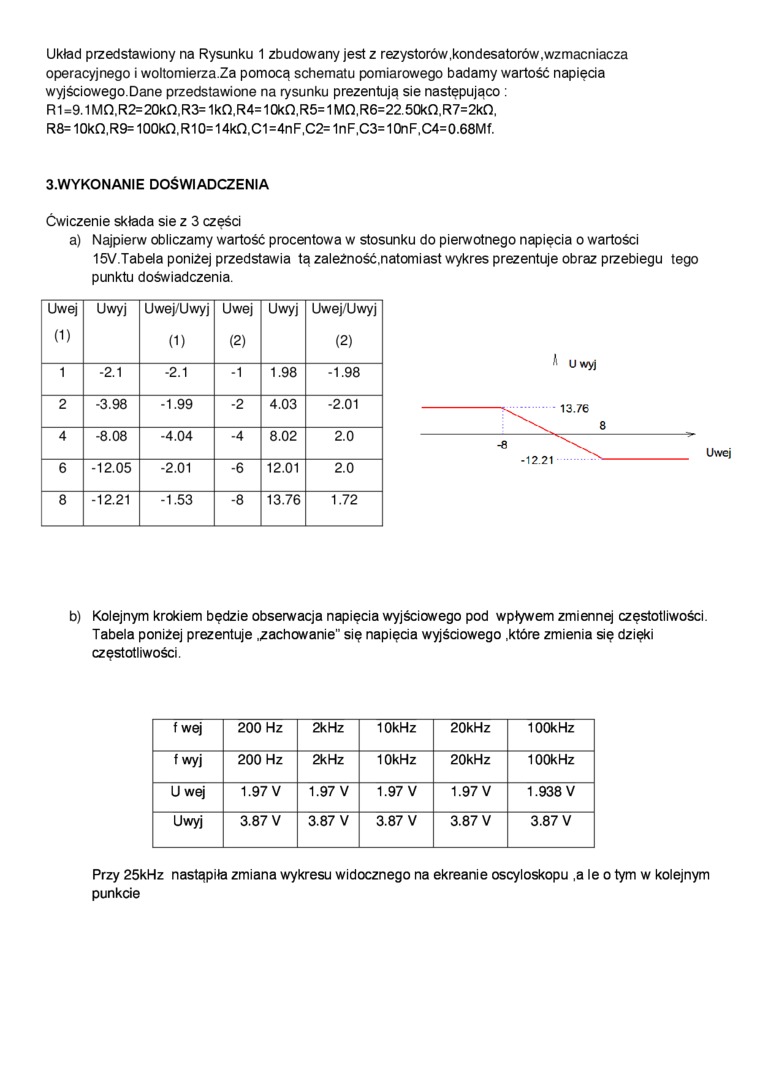

Układ przedstawiony na Rysunku 1 zbudowany jest z rezystorów.kondesatorów,wzmacniacza operacyjnego i woltomierza.Za pomocą schematu pomiarowego badamy wartość napięcia wyjściowego.Dane przedstawione na rysunku prezentują sie następująco :
R1 =9.1 MQ.R2= 20kO.R3= 1kQ,R4= 10kO,R5= 1 MO,R6=22.50kO.R7=2kO. R8=10kQ,R9=100kQ,R10=14kQ.C1=4nFlC2=1nF,C3=10nF.C4=0.68Mf.
3.WYKONANIE DOŚWIADCZENIA
Ćwiczenie składa sie z 3 części
a) Najpierw obliczamy wartość procentowa w stosunku do pierwotnego napięcia o wartości
15V.Tabela poniżej przedstawia tą zaleZność.natomiast wykres prezentuje obraz przebiegu tego punktu doświadczenia.
Uwej |
Uwyj |
Uwej/Uwyj |
Uwej |
Uwyj |
Uwej/Uwyj |
(1) |
(1) |
(2) |
(2) | ||
1 |
-2.1 |
-2.1 |
-1 |
1.98 |
-1.98 |
2 |
-3.98 |
-1.99 |
-2 |
4.03 |
-2.01 |
4 |
-8.08 |
-4.04 |
-4 |
8.02 |
2.0 |
6 |
-12.05 |
-2.01 |
-6 |
12.01 |
2.0 |
8 |
-12.21 |
-1.53 |
-8 |
13.76 |
1.72 |
Uwej
b) Kolejnym krokiem będzie obserwacja napięcia wyjściowego pod wpływem zmiennej częstotliwości Tabela poniżej prezentuje .zachowanie" się napięcia wyjściowego .które zmienia się dzięki częstotliwości.
twej |
200 Hz |
2kHz |
10kHz |
20kHz |
100kHz |
fwyj |
200 Hz |
2kHz |
10kHz |
20kHz |
100kHz |
U wej |
1.97 V |
1.97 V |
1.97 V |
1.97 V |
1.938 V |
Uwyj |
3.87 V |
3.87 V |
3.87 V |
3.87 V |
3.87 V |
Przy 25kHz nastąpiła zmiana wykresu widocznego na ekreanie oscyloskopu ,a le o tym w kolejnym punkcie
