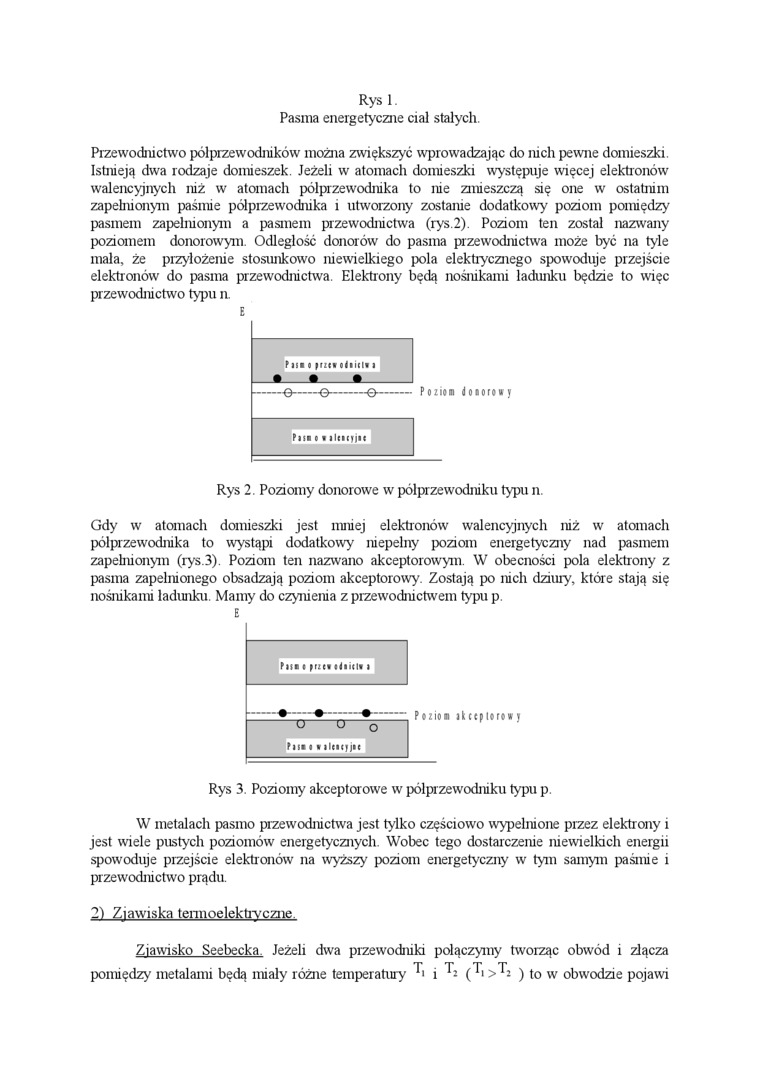

Rys 1

Pasma energetyczne ciał stałych.

Przewodnictwo półprzewodników można zwiększyć wprowadzając do nich pewne domieszki. Istnieją dwa rodzaje domieszek. Jeżeli w atomach domieszki występuje więcej elektronów walencyjnych niż w atomach półprzewodnika to nie zmieszczą się one w ostatnim zapełnionym paśmie półprzewodnika i utworzony zostanie dodatkowy poziom pomiędzy pasmem zapełnionym a pasmem przewodnictwa (rys.2). Poziom ten został nazwany poziomem donorowym. Odległość donorów do pasma przewodnictwa może być na tyle mała, że przyłożenie stosunkowo niewielkiego pola elektrycznego spowoduje przejście elektronów do pasma przewodnictwa. Elektrony będą nośnikami ładunku będzie to więc przewodnictwo typu n.

E

Rys 2. Poziomy donorowe w półprzewodniku typu n.

Gdy w atomach domieszki jest mniej elektronów walencyjnych niż w atomach półprzewodnika to wystąpi dodatkowy niepełny poziom energetyczny nad pasmem zapełnionym (rys.3). Poziom ten nazwano akceptorowym. W obecności pola elektrony z pasma zapełnionego obsadzają poziom akceptorowy. Zostają po nich dziury, które stają się nośnikami ładunku. Mamy do czynienia z przewodnictwem typu p.

E

W metalach pasmo przewodnictwa jest tylko częściowo wypełnione przez elektrony i jest wiele pustych poziomów' energetycznych. Wobec tego dostarczenie niewielkich energii spow^roduje przejście elektronów na wyższy poziom energetyczny w tym samym paśmie i przewodnictwo prądu.

2) Zjawiska termoelektryczne.

Zjawisko Seebecka. Jeżeli dwa przewodniki połączymy tworząc obwód i złącza pomiędzy metalami będą miały różne temperatury i ^ (^' >^- ) to w obwodzie pojawi
