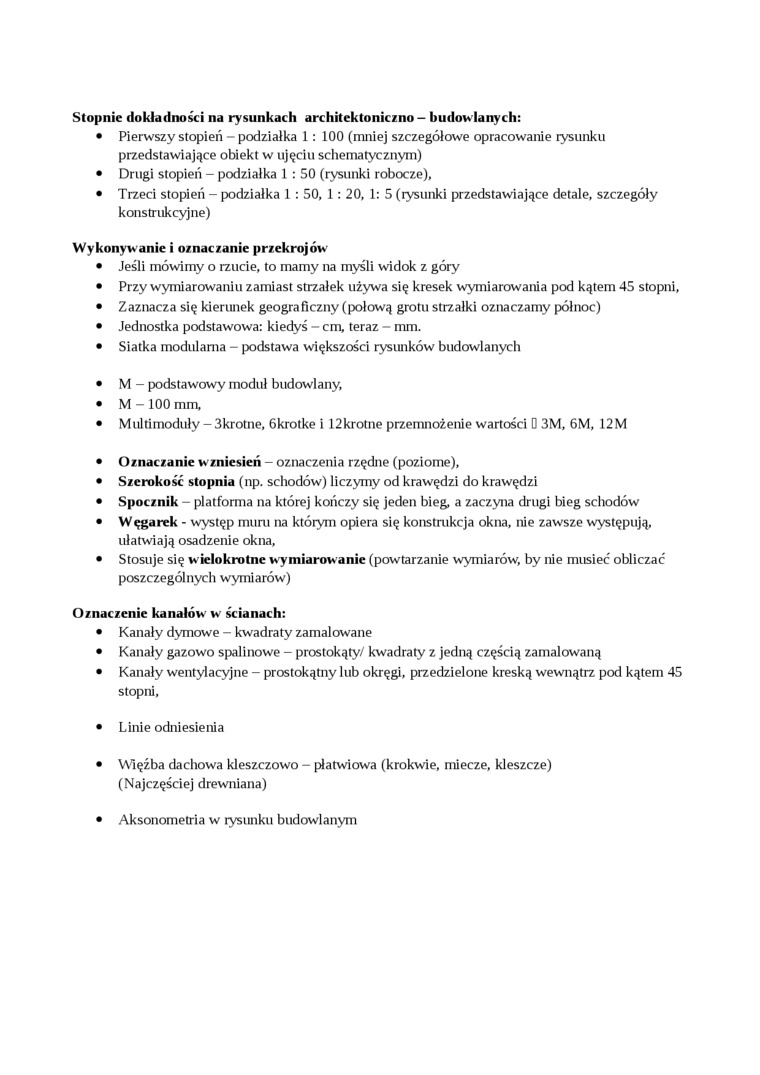

Stopnic dokładności na rysunkach architektoniczno - budowlanych:

•    Pierwszy stopień - podziałka 1: 100 (mniej szczegółowe opracowanie rysunku przedstawiające obiekt w ujęciu schematycznym)

•    Drugi stopień - podziałka 1 : 50 (rysunki robocze),

•    Trzeci stopień - podziałka 1 : 50, 1 : 20, 1: 5 (iysunki przedstawiające detale, szczegóły konstrukcyjne)

Wykonywanie i oznaczanie przekrojów

•    Jeśli mówimy o rzucie, to mamy na myśli widok z góry

•    Przy wymiarowaniu zamiast strzałek używa się kresek wymiarowania pod kątem 45 stopni,

•    Zaznacza się kierunek geograficzny (połową grotu strzałki oznaczamy północ)

•    Jednostka podstawowa: kiedyś - cm, teraz - mm.

•    Siatka modularna - podstawa większości rysunków budowlanych

•    M - podstawowy moduł budowlany,

•    M - 100 mm,

•    Multimoduły - 3krotne, 6krotke i 12krotne przemnożenie wartości D 3M, 6M, 12M

•    Oznaczanie wzniesień - oznaczenia rzędne (poziome),

   Szerokość stopnia (np. schodów) liczymy od krawędzi do krawędzi

•    Spocznik - platforma na której kończy się jeden bieg, a zaczyna drugi bieg schodów

•    Węgarek - występ muru na którym opiera się konstrukcja okna, nie zawsze występują, ułatwiają osadzenie okna,

•    Stosuje się wielokrotne wymiarowanie (powtarzanie wymiarów, by nie musieć obliczać poszczególnych wymiarów)

Oznaczenie kanałów w ścianach:

•    Kanały dymowe - kwadraty zamalowane

•    Kanały gazowo spalinowe - prostokąty/ kwadraty z jedną częścią zamalowaną

•    Kanały wentylacyjne - prostokątny lub okręgi, przedzielone kreską wewnątrz pod kątem 45 stopni,

•    Linie odniesienia

•    Więźba dachowa kleszczowo - płatwiowa (krokwie, miecze, kleszcze)

(Najczęściej drewniana)

Aksonometria w rysunku budowlanym
