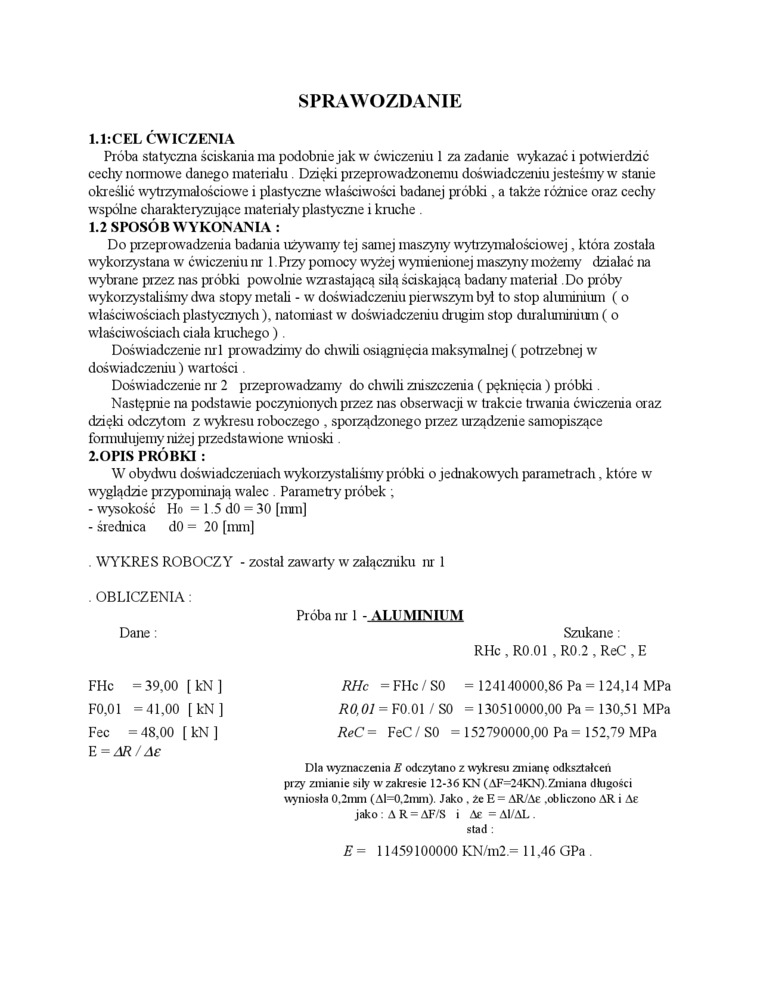

SPRAWOZDANIE

1.1:CEL ĆWICZENIA

Próba statyczna ściskania ma podobnie jak w ćwiczeniu 1 za zadanie wykazać i potwierdzić cechy normowe danego materiału. Dzięki przeprowadzonemu doświadczeniu jesteśmy w stanie określić wytrzymałościowe i plastyczne właściwości badanej próbki, a także różnice oraz cechy wspólne charakteryzujące materiały plastyczne i kruche 1.2 SPOSÓB WYKONANIA :

Do przeprow adzenia badania używamy tej samej maszyny wytrzymałościowej, która została wykorzystana w ćwiczeniu nr 1 Przy pomocy wyżej wymienionej maszyny możemy działać na wybrane przez nas próbki powolnie wzrastającą siłą ściskającą badany materiał Do próby wykorzystaliśmy dwa stopy metali - w doświadczeniu pierwszym byi to stop aluminium (o właściwościach plastycznych), natomiast w doświadczeniu drugim stop duraluminium ( o właściwościach ciała kruchego).

Doświadczenie ml prowadzimy do chwili osiągnięcia maksymalnej ( potrzebnej w doświadczeniu) wartości.

Doświadczenie nr 2 przeprowadzamy do chwili zniszczenia ( pęknięcia) próbki.

Następnie na podstawie poczynionych przez nas obserwacji w trakcie trwania ćwiczenia oraz dzięki odczytom z wykresu roboczego , sporządzonego przez urządzenie samopiszące formułujemy niżej przedstawione wnioski.

2.0PIS PRÓBKI :

W obydwu doświadczeniach wykorzystaliśmy próbki o jednakowych parametrach, które w wyglądzie przypominają w^alec . Parametry próbek ;

-    wysokość Ho = 1.5 dO = 30 (mm]

-    średnica dO = 20 (mm]

WYKRES ROBOCZY - został zawarty w załączniku nr 1

OBLICZENIA: Dane:

Próbami - ALUMINIUM

Szukane:

RHc , R0.01 , R0.2 , ReC , E

FHc	= 39,00	[kN
F0,01	= 41,00	[kN
Fec	= 48,00	[kN]
E = AR/ Ae

RHc = FHc / S0    = 124140000,86 Pa = 124,14 MPa

R0,01 = F0.01 / S0 = 130510000,00 Pa = 130,51 MPa ReC= FeC/SO = 152790000,00 Pa = 152,79 MPa

Dla wyznaczenia E odczytano z wykresu zmianę odkształceń przy zmianie siły w zakresie 12-36 KN (AF=24KN). Zmiana długości wyniosła 0.2inm (Al=0.2min). Jako . że E = AR/Ac .obliczono AR i Ac jako : A R = AF/S i Ac = Al/AL .

stad :

E = 11459100000 KN/m2.= 11,46 GPa
