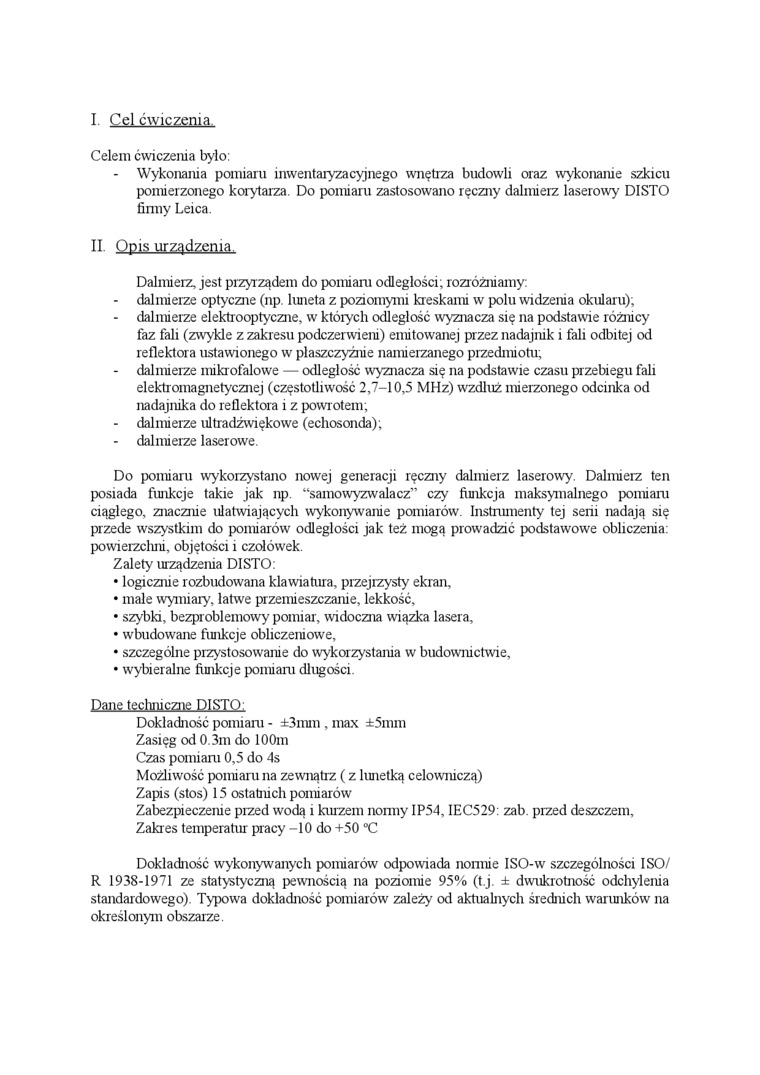

I Cel ćwiczenia

Celem ćwiczenia było:

-    Wykonania pomiaru inwentaryzacyjnego wnętrza budowli oraz wykonanie szkicu pomierzonego korytarza. Do pomiaru zastosowano ręczny dalmierz laserowy DISTO firmy Leica.

II Opis urządz-ema.

Dalmierz, jest przyrządem do pomiaru odległości; rozróżniamy:

-    dalmierze optyczne (np. luneta z poziomymi kreskami w polu widzenia okularu);

-    dalmierze elektrooptyczne, w których odległość wyznacza się na podstawie różnicy faz fali (zwykle z zakresu podczerwieni) emitowanej przez nadajnik i fali odbitej od reflektora ustawionego w płaszczyźnie namierzanego przedmiotu;

dalmierze mikrofalowe — odległość wyznacza się na podstawie czasu przebiegu fali elektromagnetycznej (częstotliwość 2,7-10,5 MHz) wzdłuż mierzonego odcinka od nadajnika do reflektora i z powrotem;

-    dalmierze ultradźwiękowe (echosonda);

-    dalmierze laserowe.

Do pomiaru wykorzystano nowej generacji ręczny dalmierz laserowy. Dalmierz ten posiada funkcje takie jak np. “samowyzwalacz” czy funkcja maksymalnego pomiaru ciągłego, znacznie ułatwiających wykonywanie pomiarów. Instrumenty tej serii nadają się przede wszystkim do pomiarów odległości jak też mogą prowadzić podstawowe obliczenia: powierzcluii, objętości i czołówek.

Zalety urządzenia DISTO:

•    logicznie rozbudowana klawiatura, przejrzysty ekran,

•    małe wymiary, łatwe przemieszczanie, lekkość,

•    szybki, bezproblemowy pomiar, widoczna wiązka lasera,

•    wbudowane funkcje obliczeniowe,

•    szczególne przystosowane do wykorzystania w budownictwie,

•    wybieralne fiinkcje pomiaru długości

Dane tgęhmęare DISTO;

Dokładność pomiaru - ±3mm , max ±5mm Zasięg od 0.3m do lOOm Czas pomiaru 0,5 do 4s

Możliwość pomiaru na zewnątrz (z lunetką celowniczą)

Zapis (stos) 15 ostatnich pomiarów

Zabezpieczenie przed wodą i kurzem normy IP54, IEC529: zab. przed deszczem. Zakres temperatur pracy -10 do +50 °C

Dokładność wykonywanych pomiarów odpowiada normie ISO-w szczególności ISO/ R 1938-1971 ze statystyczną pewnością na poziomie 95% (t.j. ± dwukrotność odchylenia standardowego). Typowa dokładność pomiarów zależy od aktualnych średnich warunków na określonym obszarze.
