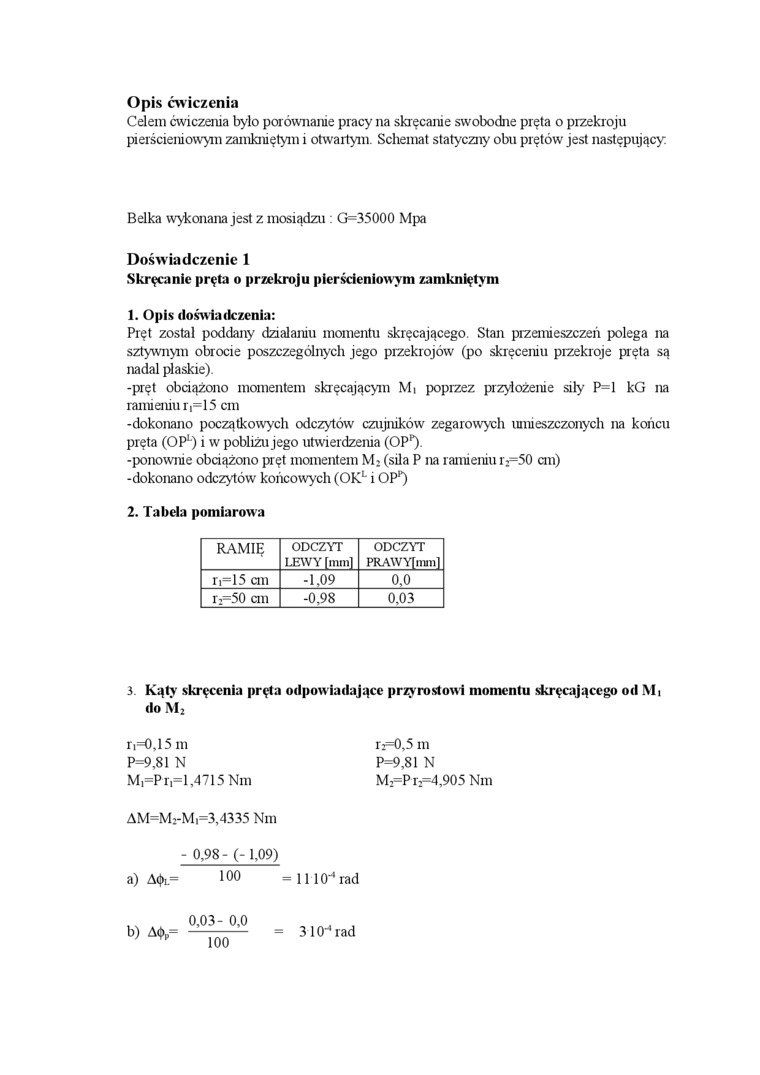

Opis ćwiczenia

Celem ćwiczenia było porównanie pracy na skręcanie swobodne pręta o przekroju pierścieniowym zamkniętym i otwartym. Schemat statyczny obu prętów jest następujący.

Belka wykonana jest z mosiądzu : G=35000 Mpa Doświadczenie 1

Skręcanie pręta o przekroju pierścieniowym zamkniętym

1.    Opis doświadczenia:

Pręt został poddany działaniu momentu skręcającego. Stan przemieszczeń polega na sztywnym oblocie poszczególnych jego przekrojów (po skręceniu przekroje pręta są nadal płaskie).

-pręt obciążono momentem skręcającym Mi poprzez przyłożenie siły P=1 kG na ramieniu r,=15 cm

-dokonano początkowych odczytów czujników zegarowych umieszczonych na końcu pręta (OP^L) i w pobliżu jego utwierdzenia (OP^p).

-ponownie obciążono pręt momentem M_: (siła P na ramieniu r_:=50 cm)

-dokonano odczytów końcowych (OK^L i OP^p)

2.    Tabela pomiarowa

RAMIĘ	ODCZYT LEWY rmml	ODCZYT PRAWYTnunl
n=15 cm	-1,09	0,0
r;=50 cm	-0,98	0,03

3. Kąty skręcenia pręta odpowiadające przyrostowi momentu skręcającego od Mi do \I₂

ri=0,15m    r:=0,5m

P=9,81 N    P=9,81 N

Mi=PTi=l ,4715 Nm    M₂=P 12=4,905 Nm

AM=M:-M,=3,4335 Nm

- 0,98- (-1,09)

a)    A<J>i =    100

0,03-0,0

b)    Aó_P= -

= 1110"* rad

310-⁴ rad

100
