bezpiecznik mógłby ulec

bezpiecznika, ponieważ zanim zadziałałby uszkodzeniu.

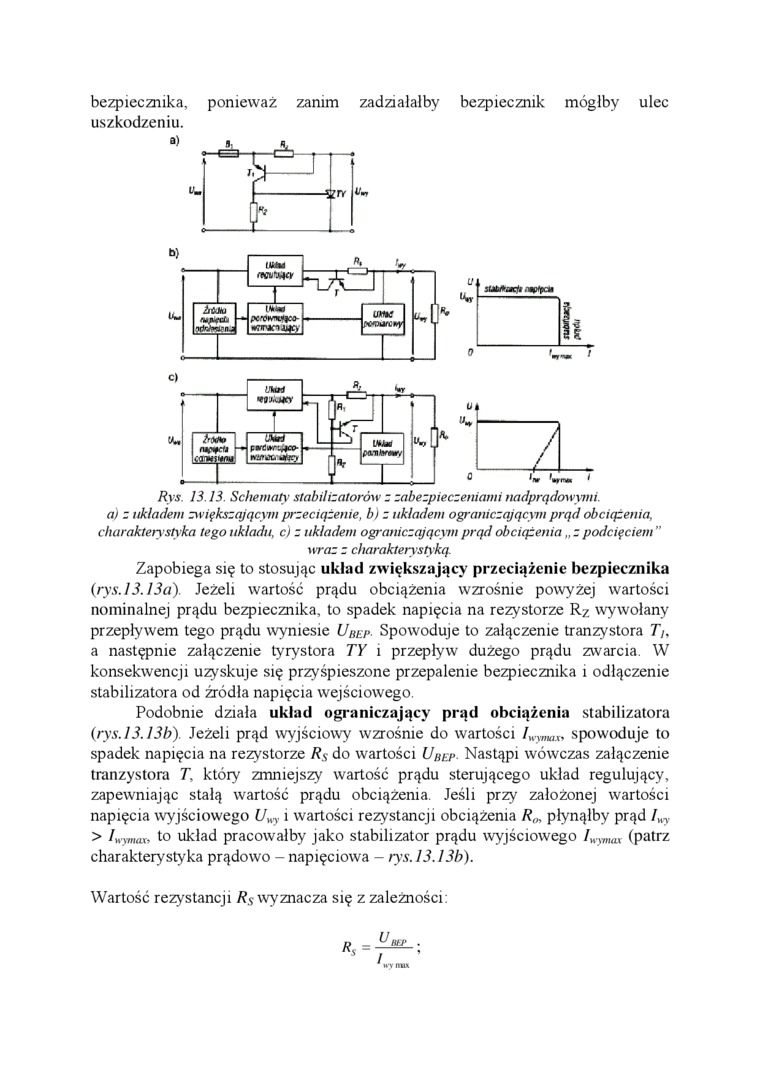

Rys. 13.13. Schematy stabilizatorów z zabezpieczeniami nadprądowymi. a) z układem zwiększającym przeciążenie, b) z układem ograniczającym prąd obciążenia, charakterystyka tego układu, c) z układem ograniczającym prąd obciążeniar podcięciem ” nraz z charakterystyką.

Zapobiega się to stosując układ zwiększający przeciążenie bezpiecznika

(rys. 13.13a). Jeżeli wartość prądu obciążenia wzrośnie powyżej wartości nominalnej prądu bezpiecznika, to spadek napięcia na rezystorze Rz wywołany przepływem tego prądu wyniesie U hep Spowoduje to załączenie tranzystora Ti, a następnie załączenie tyrystora TY i przepływ dużego prądu zwarcia. W konsekwencji uzyskuje się przyśpieszone przepalenie bezpiecznika i odłączenie stabilizatora od źródła napięcia wejściowego.

Podobnie działa układ ograniczający prąd obciążenia stabilizatora (rys.13.13b). Jeżeli prąd wyjściowy wzrośnie do wartości I_H>maXJ spowoduje to spadek napięcia na rezystorze R_s do wartości U hep Nastąpi wówczas załączenie tranzystora T, który zmniejszy wartość prądu sterującego układ regulujący, zapewniając stałą wartość prądu obciążenia. Jeśli przy założonej wartości napięcia wyjściowego U_Hy i wartości rezystancji obciążenia /?,„ płynąłby prąd /_M>. > Iwymax> to układ pracowałby jako stabilizator prądu wyjściowego I_wymax (patrz charakterystyka prądowo - napięciowa - rys. 13.13b).

Wartość rezystancji Rs wyznacza się z zależności:
