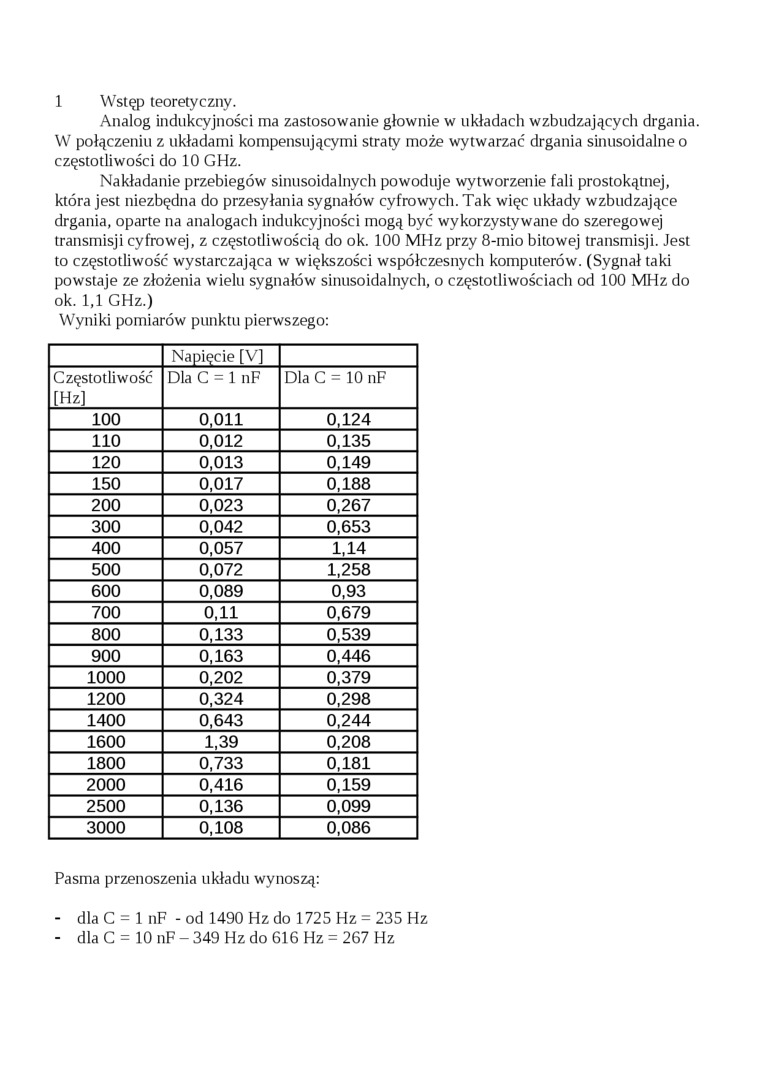

1 Wstęp teoretyczny.
Analog indukcyjności ma zastosowanie głownie w układach wzbudzających drgania. W połączeniu z układami kompensującymi straty może wytwarzać drgania sinusoidalne o częstotliwości do 10 GHz.
Nakładanie przebiegów sinusoidalnych powoduje wytworzenie fali prostokątnej, która jest niezbędna do przesyłania sygnałów cyfrowych. Tak więc układy wzbudzające drgania, oparte na analogach indukcyjności mogą być wykorzystywane do szeregowej transmisji cyfrowej, z częstotliwością do ok. 100 MHz przy 8-mio bitowej transmisji. Jest to częstotliwość wystarczająca w większości współczesnych komputerów. (Sygnał taki powstaje ze złożenia wielu sygnałów sinusoidalnych, o częstotliwościach od 100 MHz do ok. 1,1 GHz.)
Wyniki pomiarów punktu pierwszego:
Napięcie [V] | ||
Częstotliwość [Hzl |
Dla C = 1 nF |
Dla C = 10 nF |
100 |
0,011 |
0,124 |
110 |
0,012 |
0,135 |
120 |
0,013 |
0,149 |
150 |
0,017 |
0,188 |
200 |
0,023 |
0,267 |
300 |
0,042 |
0,653 |
400 |
0,057 |
1,14 |
500 |
0,072 |
1,258 |
600 |
0,089 |
0,93 |
700 |
0,11 |
0,679 |
800 |
0,133 |
0,539 |
900 |
0,163 |
0,446 |
1000 |
0,202 |
0,379 |
1200 |
0,324 |
0,298 |
1400 |
0,643 |
0,244 |
1600 |
1,39 |
0,208 |
1800 |
0,733 |
0,181 |
2000 |
0,416 |
0,159 |
2500 |
0,136 |
0,099 |
3000 |
0,108 |
0,086 |
Pasma przenoszenia układu wynoszą:
- dla C = 1 nF - od 1490 Hz do 1725 Hz = 235 Hz
- dla C = 10 nF-349 Hz do 616 Hz = 267 Hz
