Diody prostownicze ze względu na wydzielaną w nich moc dzielimy na:

•    małej mocy - (>1 W),

•    średniej mocy - (1 - IOW),

•    dużej mocy -(<10 W),

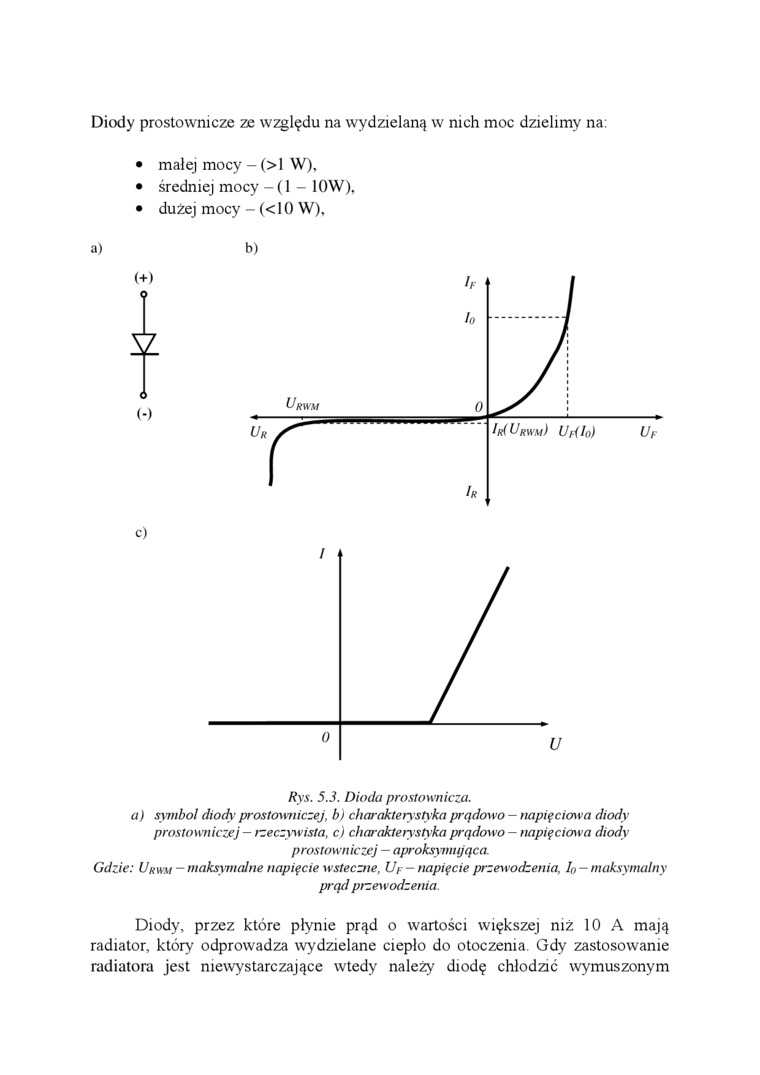

Rys. 5.3. Dioda prostownicza.

a) symbol diody prostowniczej, b) charakterystyka prądowo — napięciowa diody prostowniczej - rzeczywista, c) charakterysty ka prądowo — napięciowa diody prostowniczej - aproksymująca.

Gdzie: Urwm - maksymalne napięcie wsteczne, Uf - napięcie przewodzenia, Io — maksymalny

prąd przewodzenia.

Diody, przez które płynie prąd o wartości większej niż 10 A mają radiator, który odprowadza wydzielane ciepło do otoczenia. Gdy zastosowanie radiatora jest niewystarczające wtedy należy diodę chłodzić wymuszonym
