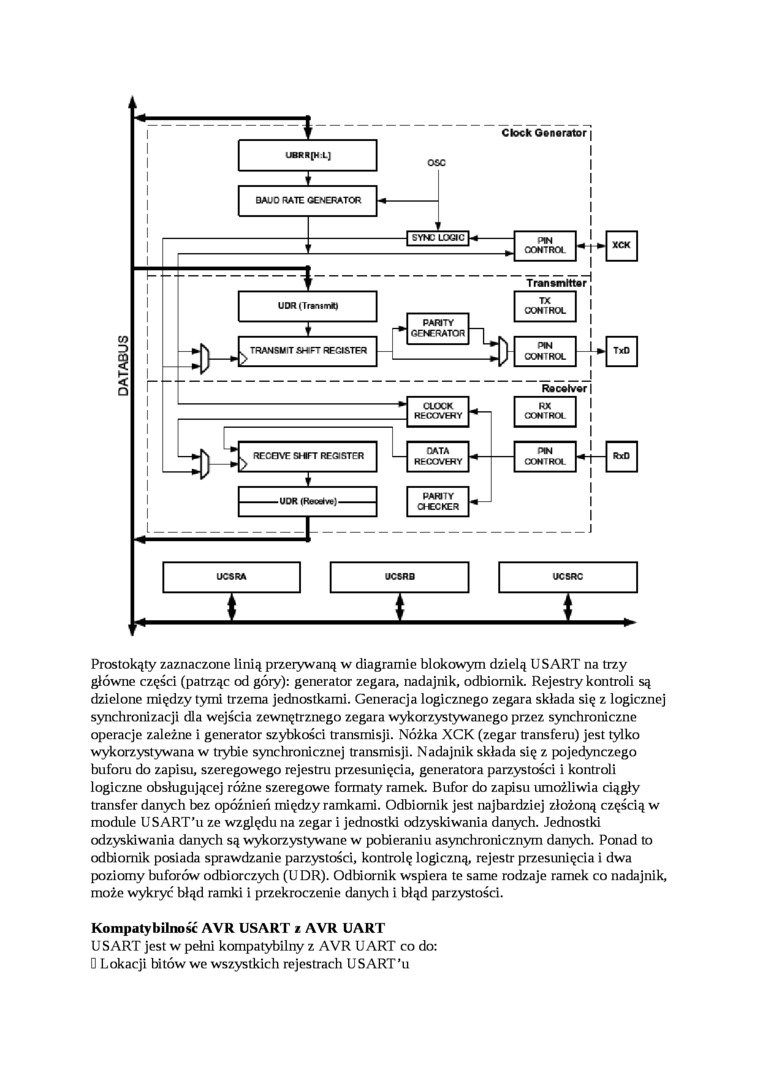

Prostokąty zaznaczone linią przerywaną w diagramie blokowym dzielą USART na trzy główne części (patrząc od góry): generator zegara, nadajnik, odbiornik. Rejestry kontroli są dzielone między tymi trzema jednostkami. Generacja logicznego zegara składa się z logicznej synchronizacji dla wejścia zewnętrznego zegara wykorzystywanego przez synchroniczne operacje zależne i generator szybkości transmisji. Nóżka XCK (zegar transferu) jest tylko wykorzystywana w trybie synchronicznej transmisji. Nadajnik składa się z pojedynczego buforu do zapisu, szeregowego rejestru przesunięcia, generatora parzystości i kontroli logiczne obsługującej różne szeregowe formaty ramek. Bufor do zapisu umożliwia ciągły transfer danych bez opóźnień między ramkami. Odbiornik jest najbardziej złożoną częścią w module USART'u ze względu na zegar i jednostki odzyskiwania danych. Jednostki odzyskiwania danych są wykorzystywane w pobieraniu asynchronicznym danych. Ponad to odbiornik posiada sprawdzanie parzystości, kontrolę logiczną, rejestr przesunięcia i dwa poziomy buforów odbiorczych (U DR). Odbiornik wspiera te same rodzaje ramek co nadajnik, może wykryć błąd ramki i przekroczenie danych i błąd parzystości.

Kompatybilność AVR USART z AVR UART

USART jest w pełni kompatybilny z AVR UART co do:

D Lokacji bitów we wszystkich rejestrach USART’u
