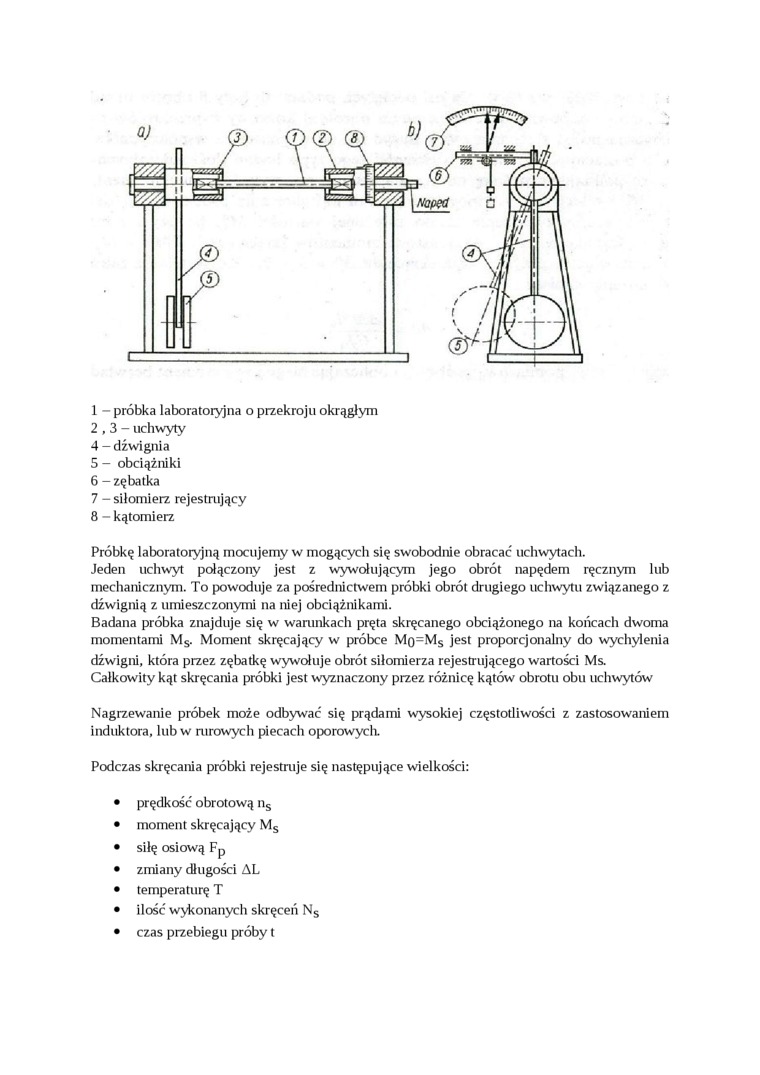

1 - próbka laboratoryjna o przekroju okrągłym 2,3- uchwyty

4    - dźwignia

5    - obciążniki

6    - zębatka

7    - siłomierz rejestrujący

8    - kątomierz

Próbkę laboratoryjną mocujemy w mogących się swobodnie obracać uchwytach.

Jeden uchwyt połączony jest z wywołującym jego obrót napędem ręcznym lub mechanicznym. To powoduje za pośrednictwem próbki obrót drugiego uchwytu związanego z dźwignią z umieszczonymi na niej obciążnikami.

Badana próbka znajduje się w warunkach pręta skręcanego obciążonego na końcach dwoma momentami Ms. Moment skręcający w próbce Mo=Ms jest proporcjonalny do wychylenia dźwigni, która przez zębatkę wywołuje obrót siłomierza rejestrującego wartości Ms. Całkowity kąt skręcania próbki jest wyznaczony przez różnicę kątów obrotu obu uchwytów

Nagrzewanie próbek może odbywać się prądami wysokiej częstotliwości z zastosowaniem induktora, lub w rurowych piecach oporowych.

Podczas skręcania próbki rejestruje się następujące wielkości:

•    prędkość obrotową ns

•    moment skręcający Ms

•    siłę osiową Fp

•    zmiany długości AL

•    temperaturę T

•    ilość wykonanych skręceń Ns

•    czas przebiegu próby t
