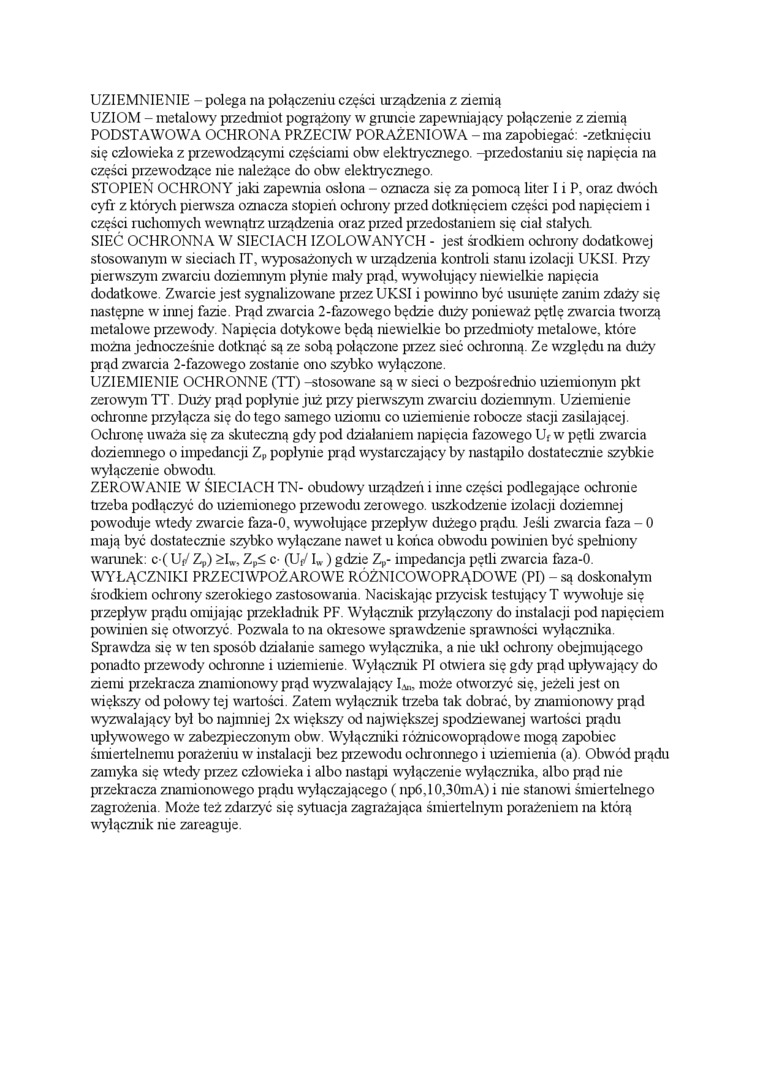

UZIEMNIENIE - polega na połączeniu części urządzenia z ziemią UZIOM - metalowy przedmiot pogrążony w gruncie zapewniający połączenie z ziemia PODSTAWOWA OCHRONA PRZECIW PORAŻENIOWA - ma zapobiegać: -zetknięciu się człowieka z przewodzącymi częściami obw elektrycznego, -przedostaniu się napięcia na części przewodzące nie należące do obw elektrycznego.

STOPIEŃ OCHRONY jaki zapewnia osłona - oznacza się za pomocą liter I i P, oraz dwóch cyfr z których pierwsza oznacza stopień ochrony przed dotknięciem części pod napięciem i części ruchomych wewnątrz urządzenia oraz pized przedostamem się ciał stałych.

SIEĆ OCHRONNA W SIECIACH IZOLOWANYCH - jest środkiem ochrony dodatkowej stosowanym w sieciach IT, wyposażonych w urządzenia kontroli stanu izolacji UK.SI. Przy pierwszym zwarciu doziemnym płynie mały prąd, wywołujący niewielkie napięcia dodatkowe. Zwarcie jest sygnalizowane przez UKSI i powinno być usunięte zanim zdąży się następne w innej fazie. Prąd zwarcia 2-fazowego będzie duży ponieważ pętlę zwarcia tw^rorzą metalowa przewody. Napięcia dotykowe będą niewielkie bo przedmioty metalowe, które można jednocześnie dotknąć są ze sobą połączone przez sieć oclironną. Ze względu na duży prąd zwarcia 2-fazowego zostanie ono szybko wyłączone.

UZIEMIENIE OCHRONNE (TT) -stosowane są w sieci o bezpośrednio uziemionym pkt zerowym TT. Duży prąd popłynie już przy pierwszym zwarciu doziemnym. Uziemienie ochronne przyłącza się do tego samego uziomu co uziemienie robocze stacji zasilającej. Ocluonę uważa się za skuteczną gdy pod działaniem napięcia fazowego U_f w pętli zwarcia doziemnego o impedancji Z_p popłynie prąd wystarczający by nastąpiło dostatecznie szybkie wyłączenie obwodu.

ZEROWANIE W SIECIACH TN- obudowy' urządzeń i inne części podlegające oclironie trzeba podłączyć do uziemionego przewodu zerow^rego. uszkodzenie izolacji doziemnej powoduje wtedy zwarcie faza-0, wywołujące przepływ dużego prądu. Jeśli zwarcia faza - 0 mają być dostatecznie szybko wyłączane nawet u końca obwodu powinien być spełniony warunek: c ( Uj/ Zp) >I_W, Z_p< c- (U/ l_w) gdzie Z_p- impedancja pętli zwarcia faza-0. WYŁĄCZNIKI PRZECIWPOŻAROWE RÓŻNICOWOPRADOWE (PI) - są doskonałym środkiem ocluony szerokiego zastosowania. Naciskając przycisk testujący T wywołuje się przepływ prądu omijając przeklacłiuk PF. Wyłącznik przyłączony do instalacji pod napięciem powinien się otworzyć. Pozwala to na okresowe sprawdzenie sprawności wyłącznika. Sprawdza się w ten sposób działanie samego wyłącznika, a nie ukł ocluony obejmującego ponadto przew^rody ocluoiuie i uziemierue. Wyłącznik PI otwiera się gdy prąd upływający do ziemi przekracza znamionowy prąd wyzwalający I*,, może otworzyć się, jeżeli jest on większy od połowy tej wartości. Zatem wylączmk trzeba tak dobrać, by znamionowy prąd wyzwalający był bo najmniej 2x większy od największej spodziewanej wartości prądu upływowego w' zabezpieczonym obw. Wyłączniki różiucoweprądowe mogą zapobiec śmiertelnemu porażeniu w instalacji bez przewodu ochronnego i uziemienia (a). Obwód prądu zamyka się wtedy przez człowieka i albo nastąpi wyłączenie wyłącznika, albo prąd nie przekr acza znamionowego prądu wyłączającego (np6,10,30mA) i nie stanowi śmiertelnego zagrożenia. Może też zdarzyć się sytuacja zagrażająca śmiertelnym porażemem na którą wyłącznik nie zareaguje.
