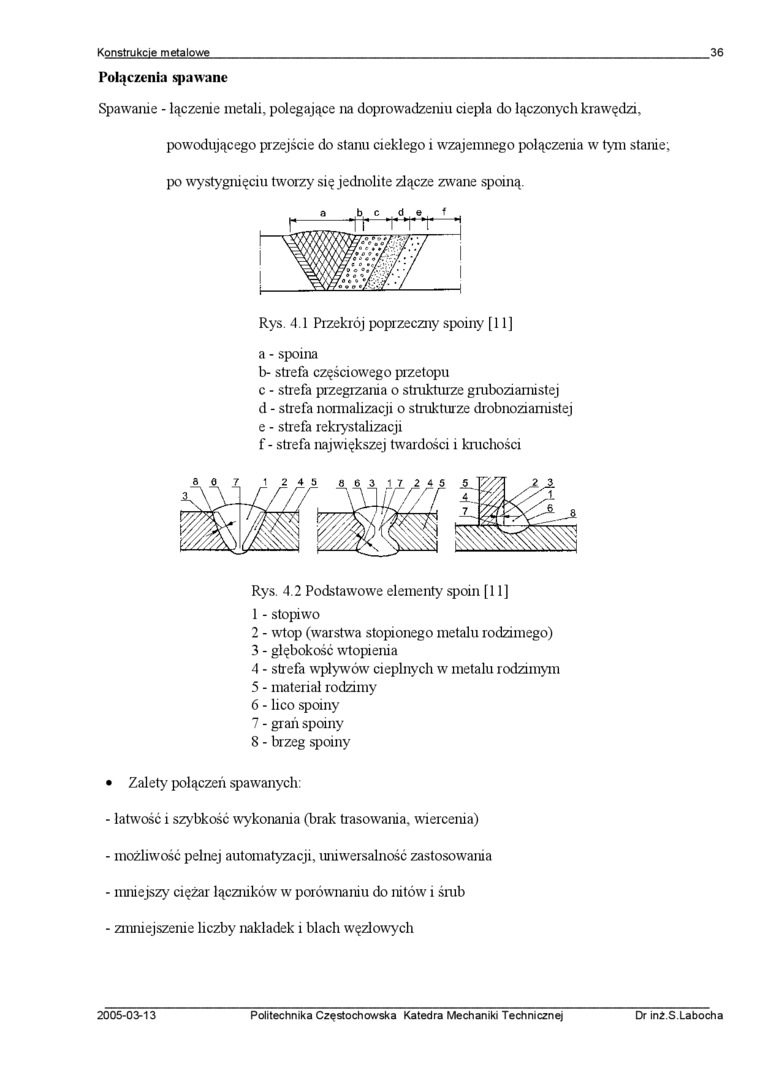

Konstrukcję metalowe_36

Poleczenia spawane

Spawanie - łączenie metali, polegające na doprowadzeniu ciepła do łączonych krawędzi,

powodującego przejście do stanu ciekłego i wzajemnego połączenia w tym stanie; po wystygnięciu tworzy się jednolite złącze zwane spoiną.

Rys. 4.1 Przekrój poprzeczny spoiny [11] a - spoina

b- strefa częściowego przetopu c - strefa przegrzania o strukturze gruboziarnistej d - strefa normalizacji o strukturze drobnoziarnistej e - strefa rekrystalizacji f - strefa największej twardości i kruchości

Rys. 4.2 Podstawowe elementy spoin [11]

1    - stopiwo

2    - wtop (warstwa stopionego metalu rodzimego)

3    - głębokość wtopienia

4    - strefa wpływów cieplnych w metalu rodzimym

5    - materiał rodzimy

6    - lico spoiny

7    - grań spoiny

8    - brzeg spoiny

• Zalety połączeń spawanych:

-    łatwość i szybkość wykonania (brak trasowania, wiercenia)

-    możliwość pełnej automatyzacji, uniwersalność zastosowania

-    mniejszy ciężar łączników w porównaniu do nitów i śrub

-    zmniejszenie liczby nakładek i blach węzłowych

2005-03-13 Politechnika Częstochowska Katedra Mechaniki Technicznej Dr inź S Labocha
