Mj = Fz

Kąt obrotu wę/ła określa się ze wzoru:

7.

ł-

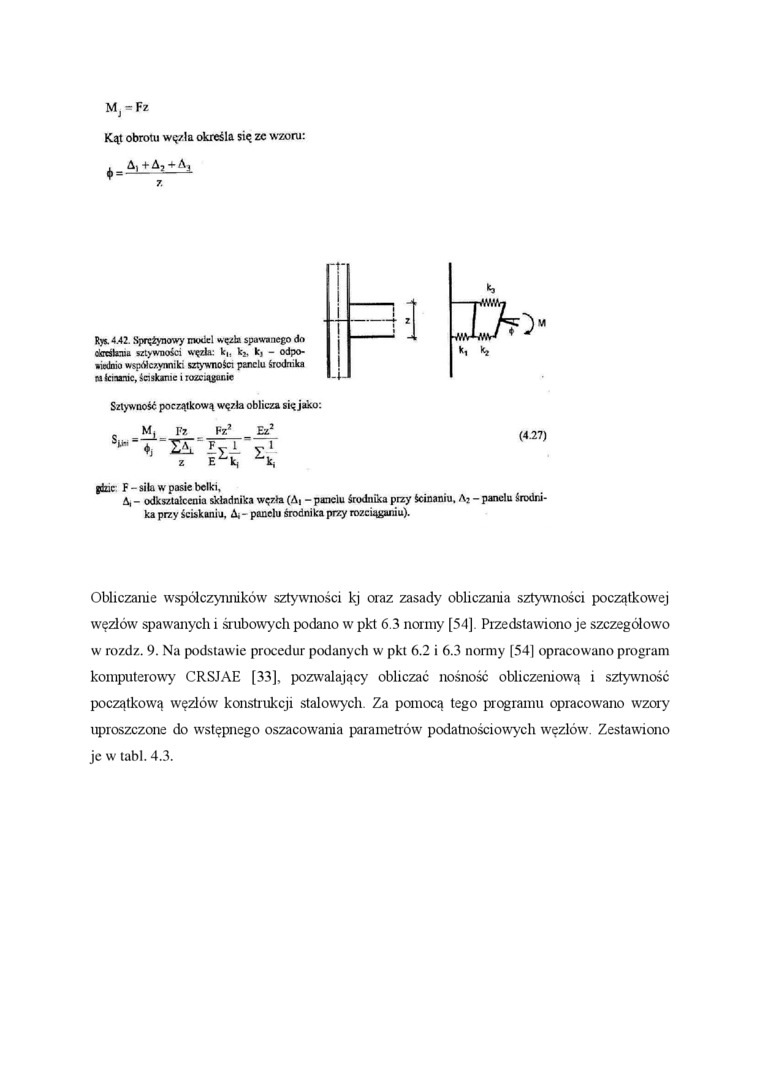

Ryt 4.42. Sprężynowy mućel węd* spawanego do okrtsteua sztywności węzła: k,, k₂, k, - odpo-aminio współczynnik: sztywności panelu środnika

i

k, kj

Sztywność początkową węzła oblicza się jako:

(4.27)

jdne F - siła w pasie belki,

A, - odkształcenia składnika węzła (A| - panelu środnika przy ścinaniu. A₂ - panelu środnika przy ściskaniu. A, - panelu środnika pr/y rozciąganiu).

Obliczanie współczynników sztywności kj oraz zasady obliczania sztywności początkowej węzłów spawanych i śrubowych podano w pkt 6.3 normy [54], Przedstawiono je szczegółowo w rozdz. 9. Na podstawie procedur podanych w pkt 6.2 i 6.3 normy (54] opracowano program komputerowy CRSJAE [33], pozwalający obliczać nośność obliczeniową i sztywność początkową węzłów konstrukcji stalowych. Za pomocą tego programu opracowano wzory uproszczone do wstępnego oszacowania parametrów podatnościowych węzłów. Zestawiono jc w tabl. 4.3.
