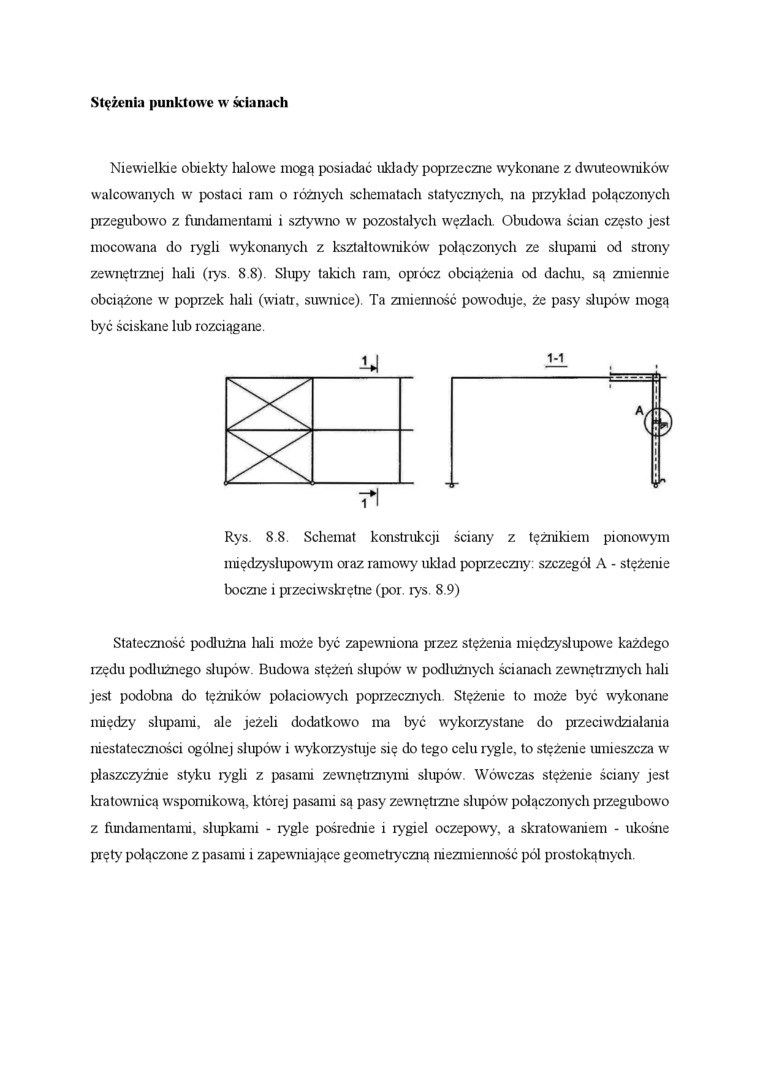

Stężenia punktowe w ścianach

Niewielkie obiekty lialowe mogą posiadać układy poprzeczne wykonane z dwuteowników walcowanych w postaci ram o różnych schematach statycznych, na przykład połączonych przegubowo z fundamentami i sztywno w pozostałych węzłach. Obudowa ścian często jest mocowana do rygli wykonanych z kształtowników połączonych ze slupami od strony zewnętrznej hali (rys. 8.8). Słupy takich ram, oprócz obciążenia od dachu, są zmiennie obciążone w poprzek hali (wiatr, suwnice) Ta zmienność powoduje, że pasy slupów mogą być ściskane lub rozciągane.

u

1-1

Rys. 8.8. Schemat konstrukcji ściany z tężnikiem pionowym międzyslupowym oraz ramowy układ poprzeczny: szczegół A - stężenie boczne i przeciwskrętne (por. rys. 8.9)

Stateczność podłużna liali może być zapewniona przez stężenia między słupowe każdego rzędu podłużnego słupów. Budowa stężeń slupów w podłużnych ścianach zewnętrznych hali jest podobna do tężników połaciowych poprzecznych. Stężenie to może być wykonane między slupami, ale jeżeli dodatkowo ma być wykorzystane do przeciwdziałania niestateczności ogólnej slupów i wykorzystuje się do tego celu rygle, to stężenie umieszcza w płaszczyźnie styku rygli z pasami zewnętrznymi slupów. Wówczas stężenie ściany jest kratownicą wspornikową, której pasami są pasy zewnętrzne slupów połączonych przegubowo z fundamentami, słupkami - rygle pośrednie i rygiel oczepowy, a skratowaruern - ukośne pręty połączone z pasami i zapewniające geometryczną niezmienność pól prostokątnych.
