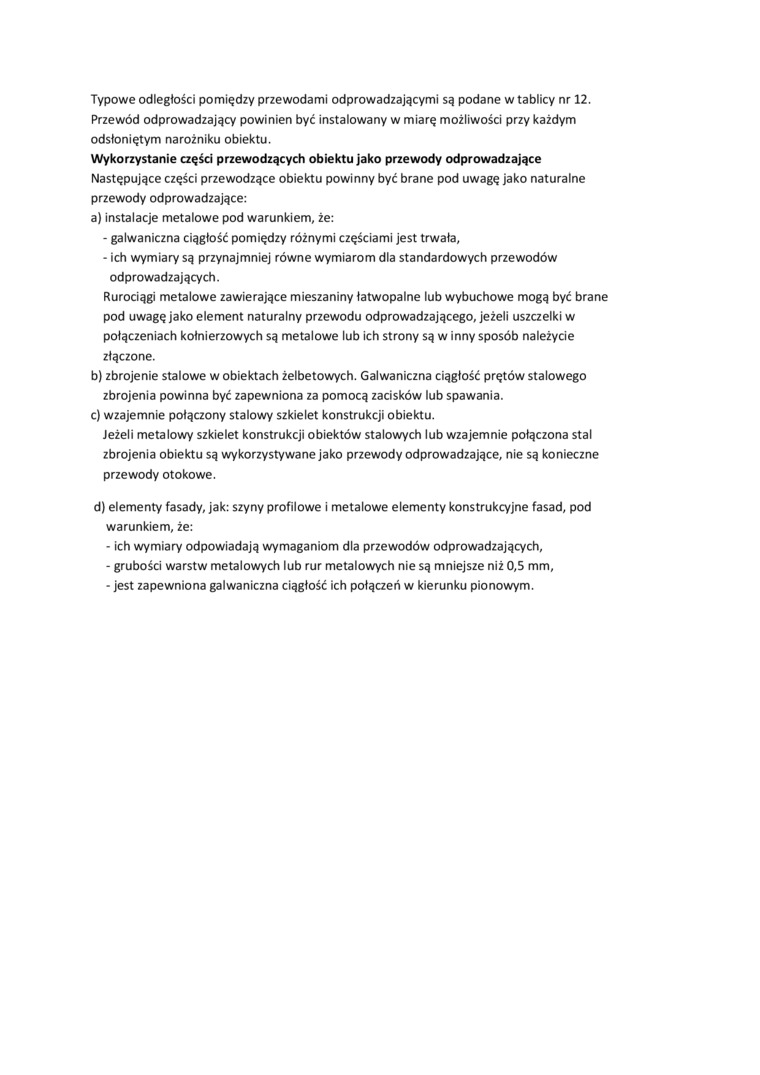

Typowe odległości pomiędzy przewodami odprowadzającymi są podane w tablicy nr 12. Przewód odprowadzający powinien być instalowany w miarę możliwości przy każdym odsłoniętym narożniku obiektu.

Wykorzystanie części przewodzących obiektu jako przewody odprowadzające

Następujące części przewodzące obiektu powinny być brane pod uwagę jako naturalne przewody odprowadzające:

a)    instalacje metalowe pod warunkiem, że:

-    galwaniczna ciągłość pomiędzy różnymi częściami jest trwała,

-    ich wymiary są przynajmniej równe wymiarom dla standardowych przewodów odprowadzających.

Rurociągi metalowe zawierające mieszaniny łatwopalne lub wybuchowe mogą być brane pod uwagę jako element naturalny przewodu odprowadzającego, jeżeli uszczelki w połączeniach kołnierzowych są metalowe lub ich strony są w inny sposób należycie złączone.

b)    zbrojenie stalowe w obiektach żelbetowych. Galwaniczna ciągłość prętów stalowego zbrojenia powinna być zapewniona za pomocą zacisków lub spawania.

c)    wzajemnie połączony stalowy szkielet konstrukcji obiektu.

Jeżeli metalowy szkielet konstrukcji obiektów stalowych lub wzajemnie połączona stal zbrojenia obiektu są wykorzystywane jako przewody odprowadzające, nie są konieczne przewody otokowe.

d)    elementy fasady, jak: szyny profilowe i metalowe elementy konstrukcyjne fasad, pod warunkiem, że:

* ich wymiary odpowiadają wymaganiom dla przewodów odprowadzających,

-    grubości warstw metalowych lub rur metalowych nie są mniejsze niż 0,5 mm,

-    jest zapewniona galwaniczna ciągłość ich połączeń w kierunku pionowym.
