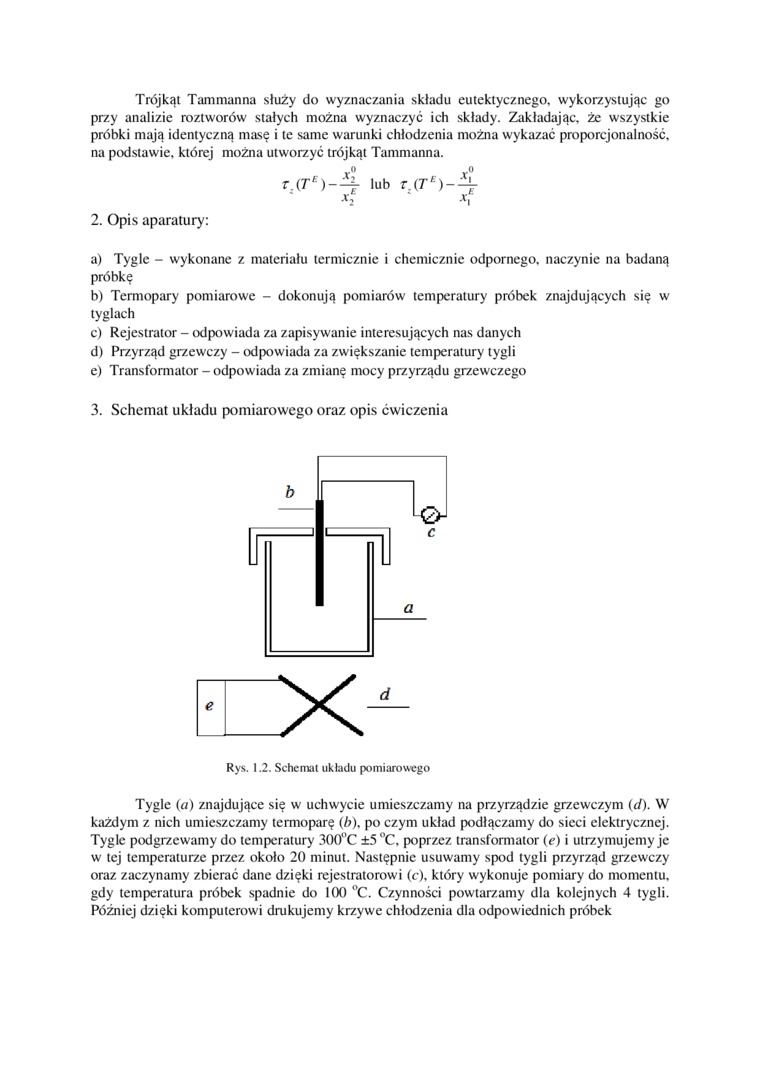

Trójkąt Tammanna służy do wyznaczania składu eutektycznego, wykorzystując go przy analizie roztworów stałych można wyznaczyć ich składy. Zakładając, że wszystkie próbki mają identyczną masę i te same warunki chłodzenia można wykazać proporcjonalność, na podstawie, której można utworzyć trójkąt Tammanna.

2.    Opis aparatury:

a)    Tygle - wykonane z materiału termicznie i chemicznie odpornego, naczynie na badaną próbkę

b)    Termopary pomiarowe - dokonują pomiarów temperatury próbek znajdujących się w tyglach

c)    Rejestrator - odpowiada za zapisywanie interesujących nas danych

d)    Przyrząd grzewczy - odpowiada za zwiększanie temperatury tygli

e)    Transformator - odpowiada za zmianę mocy przyrządu grzewczego

3.    Schemat układu pomiarowego oraz opis ćwiczenia

a

Rys. 1.2. Schemat układu pomiarowego

Tygle (a) znajdujące się w uchwycie umieszczamy na przyrządzie grzewczym (d). W każdym z nich umieszczamy termoparę (b). po czym układ podłączamy do sieci elektrycznej. Tygle podgrzewamy do temperatury 300°C ±5°C, poprzez transformator (c) i utrzymujemy je w tej temperaturze przez około 20 minut. Następnie usuwamy spod tygli przyrząd grzewczy oraz zaczynamy zbierać dane dzięki rejestratorowi (c). który wykonuje pomiary do momentu, gdy temperatura próbek spadnie do 100 °C. Czynności powtarzamy dla kolejnych 4 tygli. Później dzięki komputerowi drukujemy krzywe chłodzenia dla odpowiednich próbek
