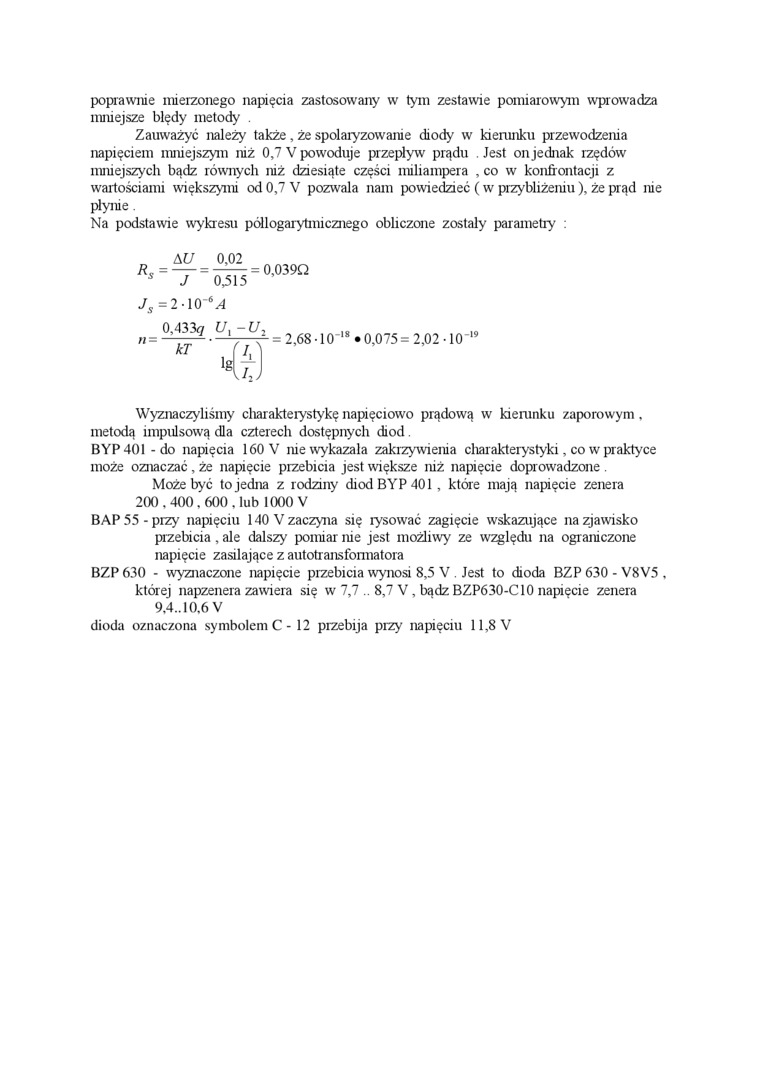

poprawnie mierzonego napięcia zastosowany w tym zestawie pomiarowym wprowadza mniejsze błędy metody .

Zauważyć należy także, że spolaryzowanie diody w kierunku przewodzenia napięciem mniejszym niż 0,7 V powoduje przepływ prądu .Jest on jednak rzędów mniejszych bądź równych niż dziesiąte części miliampera , co w konfrontacji z wartościami większymi od 0,7 V pozwala nam powiedzieć (w przybliżeniu), że prąd nie płynie .

Na podstawie wykresu półlogarytmicznego obliczone zostały parametry :

A U    0,02

= 0,039Q



Js=2’\0~6A 0,433<7 II.-TJ "= kT

Wyznaczyliśmy cliarakterystykę napięciowo prądową w kierunku zaporowym. metodą impulsową dla czterech dostępnych diod.

BYP401 - do napięcia 160 V nie wykazała zakrzywienia charakterystyki, co w praktyce może oznaczać , że napięcie przebicia jest większe niż napięcie doprowadzone .

Może być to jedna z rodziny diod BYP 401 , które mają napięcie zenera 200.400.600 . lub 1000 V

BAP55-przy napięciu 140 V zaczyna się rysować zagięcie wskazujące na zjawisko przebicia, ale dalszy pomiar nie jest możliwy ze względu na ograniczone napięcie zasilające z autotransformatora

BZP 630 - wyznaczone napięcie przebicia wynosi 8,5 V . Jest to dioda BZP 630 - V8V5 , której napzenera zawiera się w 7,7 .. 8,7 V, bądź BZP630-C10 napięcie zenera 9,4.. 10,6 V

dioda oznaczona symbolem C - 12 przebija przy napięciu 11,8 V
