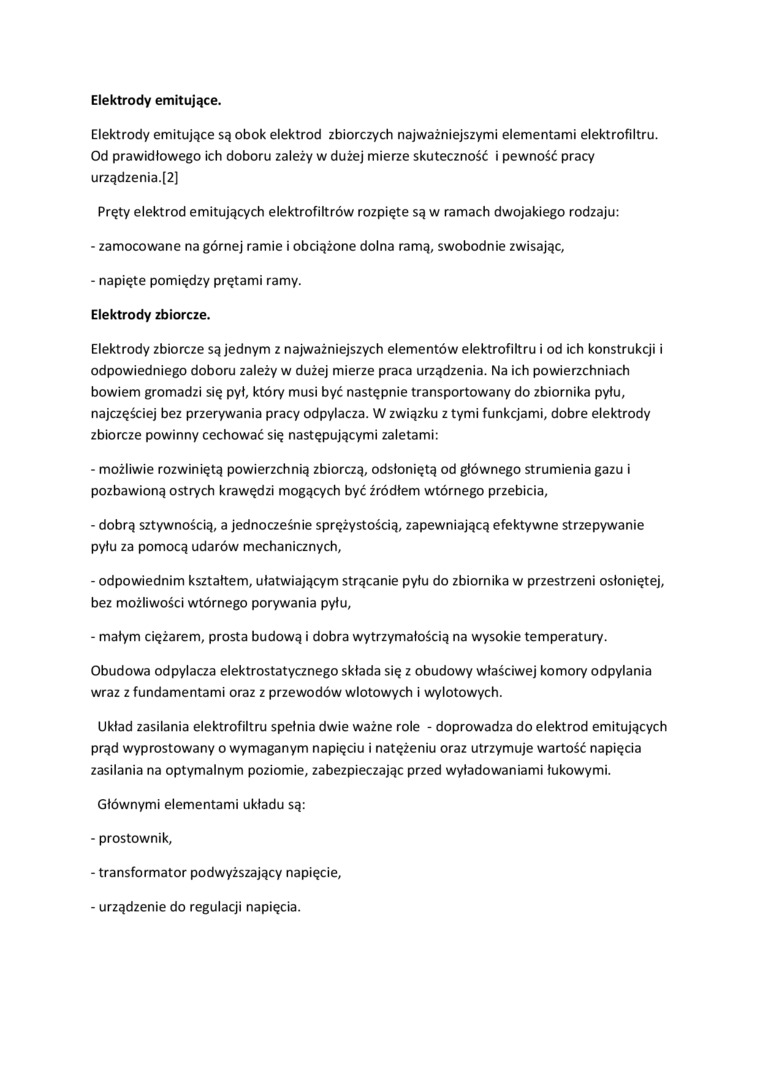

Elektrody emitujące.

Elektrody emitujące są obok elektrod zbiorczych najważniejszymi elementami elektrofiltru. Od prawidłowego ich doboru zależy w dużej mierze skuteczność i pewność pracy urządzenia.[2]

Pręty elektrod emitujących elektrofiltrów rozpięte są w ramach dwojakiego rodzaju:

-    zamocowane na górnej ramie i obciążone dolna ramą, swobodnie zwisając,

-    napięte pomiędzy prętami ramy.

Elektrody zbiorcze.

Elektrody zbiorcze są jednym z najważniejszych elementów elektrofiltru i od ich konstrukcji i odpowiedniego doboru zależy w dużej mierze praca urządzenia. Na ich powierzchniach bowiem gromadzi się pył, który musi być następnie transportowany do zbiornika pyłu, najczęściej bez przerywania pracy odpylacza. W związku z tymi funkcjami, dobre elektrody zbiorcze powinny cechować się następującymi zaletami:

-    możliwie rozwiniętą powierzchnią zbiorczą, odsłoniętą od głównego strumienia gazu i pozbawioną ostrych krawędzi mogących być źródłem wtórnego przebicia,

-    dobrą sztywnością, a jednocześnie sprężystością, zapewniającą efektywne strzepywanie pyłu za pomocą udarów mechanicznych,

-    odpowiednim kształtem, ułatwiającym strącanie pyłu do zbiornika w przestrzeni osłoniętej, bez możliwości wtórnego porywania pyłu,

-    małym ciężarem, prosta budową i dobra wytrzymałością na wysokie temperatury.

Obudowa odpylacza elektrostatycznego składa się z obudowy właściwej komory odpylania wraz z fundamentami oraz z przewodów wlotowych i wylotowych.

Układ zasilania elektrofiltru spełnia dwie ważne role - doprowadza do elektrod emitujących prąd wyprostowany o wymaganym napięciu i natężeniu oraz utrzymuje wartość napięcia zasilania na optymalnym poziomie, zabezpieczając przed wyładowaniami łukowymi.

Głównymi elementami układu są:

-    prostownik,

-    transformator podwyższający napięcie, - urządzenie do regulacji napięcia.
