W_n =

m

W

m

100%

^wn =

m

W

m,

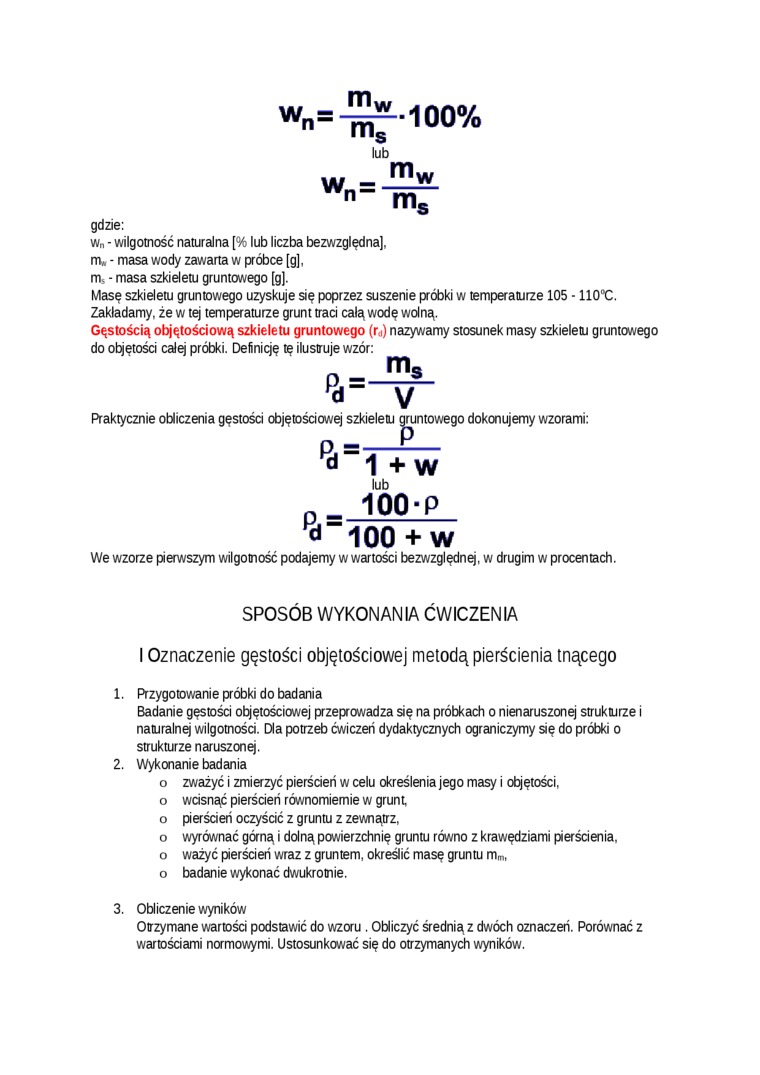

gdzie:

w_n - wilgotność naturalna [% lub liczba bezwzględna], m„ - masa wody zawarta w próbce [g], m* - masa szkieletu gruntowego [g].

Masę szkieletu gruntowego uzyskuje się poprzez suszenie próbki w temperaturze 105 - 110°C. Zakładamy, że w tej temperaturze grunt traci całą wodę wolną.

Gęstością objętościową szkieletu gruntowego (r i) nazywamy stosunek masy szkieletu gruntowego do objętości całej próbki. Definicję tę ilustruje wzór:

P = —-¹-

v

Praktycznie obliczenia gęstości objętościowej szkieletu gruntowego dokonujemy wzorami:

P =-^-

^d 1 + W

lub

_ 100-P <■”100 +w

We wzorze pierwszym wilgotność podajemy w wartości bezwzględnej, w drugim w procentach.

SPOSÓB WYKONANIA ĆWICZENIA I Oznaczenie gęstości objętościowej metodą pierścienia tnącego

1.    Przygotowanie próbki do badania

Badanie gęstości objętościowej przeprowadza się na próbkach o nienaruszonej strukturze i naturalnej wilgotności. Dla potrzeb ćwiczeń dydaktycznych ograniczymy się do próbki o strukturze naruszonej.

2.    Wykonanie badania

o zważyć i zmierzyć pierścień w celu określenia jego masy i objętości, o wcisnąć pierścień równomiernie w grunt, o pierścień oczyścić z gruntu z zewnątrz,

o wyrównać górną i dolną powierzchnię gruntu równo z krawędziami pierścienia, o ważyć pierścień wraz z gruntem, określić masę gruntu rn_m, o badanie wykonać dwukrotnie.

1

   Obliczenie wyników

Otrzymane wartości podstawić do wzoru . Obliczyć średnią z dwóch oznaczeń. Porównać z wartościami normowymi. Ustosunkować się do otrzymanych wyników.
