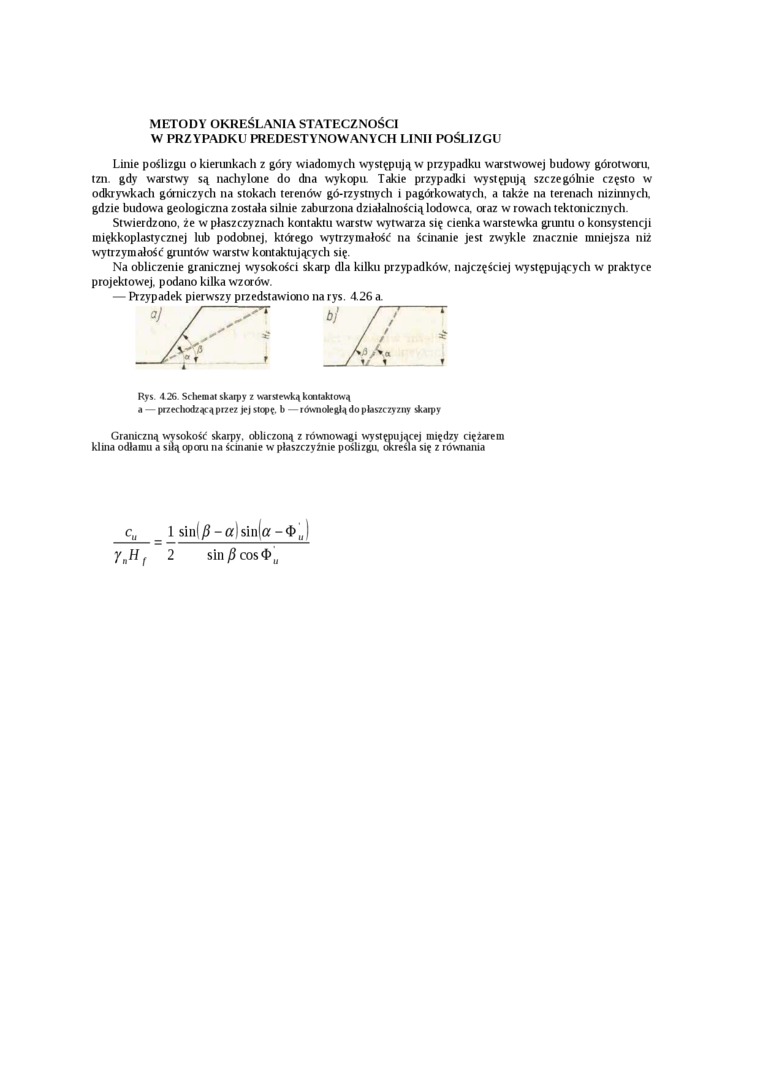

METODY OKREŚLANIA STATECZNOŚCI W PRZYPADKU PREDESTYNOWANYCH LINII POŚLIZGU

Linie poślizgu o kierunkach z góry wiadomych występują w przypadku warstwowej budowy górotworu, tzn. gdy warstwy są nachylone do dna wykopu Takie przypadki występują szczególnie często w odkrywkach górniczych na stokach terenów gó-izysrnych i pagórkowatych, a także na terenach ni z inny cli, gdzie budowa geologiczna została silnie zaburzona działalnością lodowca, oraz w rowach tektonicznych.

Stwierdzono, że w płaszczyznach kontaktu warstw wytwarza się cienka warstewka gruntu o konsystencji miękkoplastycznej lub podobnej, którego wytrzymałość na ścinanie jest zwykle znacznie mniejsza niż wytrzymałość gruntów warstw kontaktujących się.

Na obliczenie granicznej wysokości skarp dla kilku przypadków, najczęściej występujących w praktyce projektowej, podano kilka wzorów.

— Przypadek pierwszy przedstawiono na rys. 4.26 a.

Rys. 4.26 Schcin.it skarpy z warstewką kontaktową a — przechodzącą przez jej stopę, b — równoległą do płaszczyzny skarpy


Graniczną wysokość skarpy, obliczoną z równowagi występującej między ciężarem kima odłamu a siłą opont na ścinanie w płaszczyźnie poślizgu określa się z równania

cu _ 1 sini p-a)s\n\a -<!>„ I ynHf 2 sin0cos<Du
