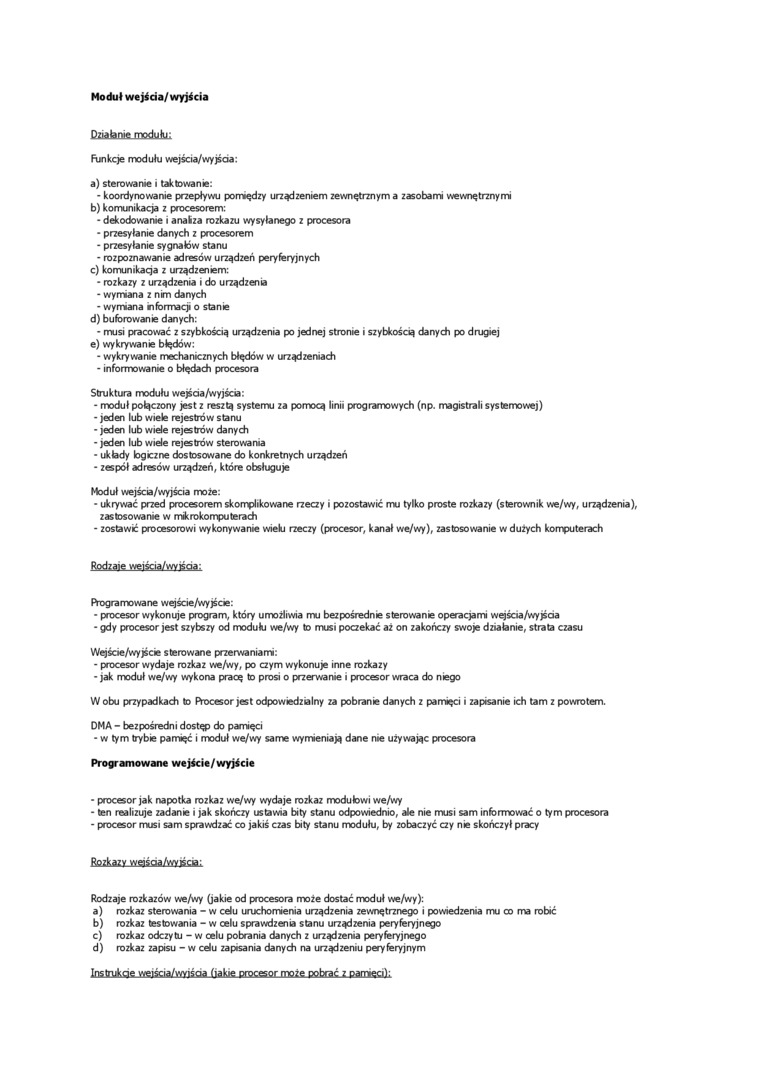

Moduł wejśda/ wyjścia

Dziabnie modułu;

Funkcje modułu wejścia/wyjśda:

a) sterowanie i taktowanie:

- koordynowanie przepływu pomiędzy urządzeniem zewnętrznym a zasobami wewnętrznymi

b) komunikacja z procesorem:

- dekodowanie i anabza rozkazu wysyłanego z procesora

- przesyłanie danych z procesorem

- przesyłanie sygnałów stanu

- rozpoznawanie adresów urządzeń peryferyjnych

c) komunikaqa z urządzeniem:

- rozkazy z urządzenia i do urządzenia

- wymiana z nim danych

- wymiana rifbrmacji o stanie

d) buforowanie danych:

* musi pracować z szybkością urządzenia po jednej stronie i szybkością danych po drugiej

e) wykrywanie błędów:

- wykrywanie mechanicznych błędów w urządzeniach

- informowanie o błędach procesora

Struktura modułu wejśda/wyjścia:

- moduł połączony jest z resztą systemu za pomocą linii programowych (np. magistrali systemowej)

- jeden lub wiele rejestrów stanu

- jeden lub wiele rejestrów danych

- jeden lub wiele rejestrów sterowania

- układy logiczne dostosowane do konkretnych urządzeń

- zespół adresów urządzeń, które obsługuje

Moduł wejścia/wyjścia może:

• ukrywać przed procesorem skomplikowane rzeczy i pozostawić mu tylko proste rozkazy (sterownik we/wy, urządzenia), zastosowanie w mikrokomputerach

- zostawić procesorowi wykonywanie wielu rzeczy (procesor, kanał we/wy), zastosowanie w dużych komputerach

Programowane wejście/wyjśae:

- procesor wykonuje program, który umożliwia mu bezpośrednie sterowanie operacjami wejścia/wyjśaa

• gdy procesor jest szybszy od modułu we/wy to musi poczekać az on zakończy swoje dziabnie, strata czasu

Wejście/wyjścte sterowane przerwaniami:

- procesor wydaje rozkaz we/wy, po czym wykonuje inne rozkazy

- jak moduł we/wy wykona pracę to prosi o przerwanie i procesor wraca do niego

W obu przypadkach to ftocesor jest odpowiedzialny za pobrane danych z pamięci i zapisanie ich tam z powrotem. DMA - bezpośredni dostęp do pamięci

• w tym trybie pamięć i moduł we/wy same wymieniają dane me używając procesora Programowane wejście/wyjście

• procesor jak napotka rozkaz we/wy wydaje rozkaz modułowi we/wy

- ten realizuje zadane i jak skończy ustawia bity stanu odpowiednio, aie nie musi sam informować o tym procesora

- procesor musi sam sprawdzać co jakiś czas bity stanu modułu, by zobaczyć czy nie skończył pracy

Rozkazy wełśaa/wyiścB:

Rodzaje rozkazów we/wy (jakie od procesora może dostać moduł we/wy):

a) rozkaz sterowania - w celu uruchomienia urządzenia zewnętrznego i powiedzenia mu co ma robić

b) rozkaz testowania - w celu sprawdzenia stanu urządzenia peryferyjnego

c) rozkaz odczytu - w celu pobrania danych z urządzenia peryferyjnego

d) rozkaz zapisu - w celu zapisania danych na urządzeniu peryferyjnym
