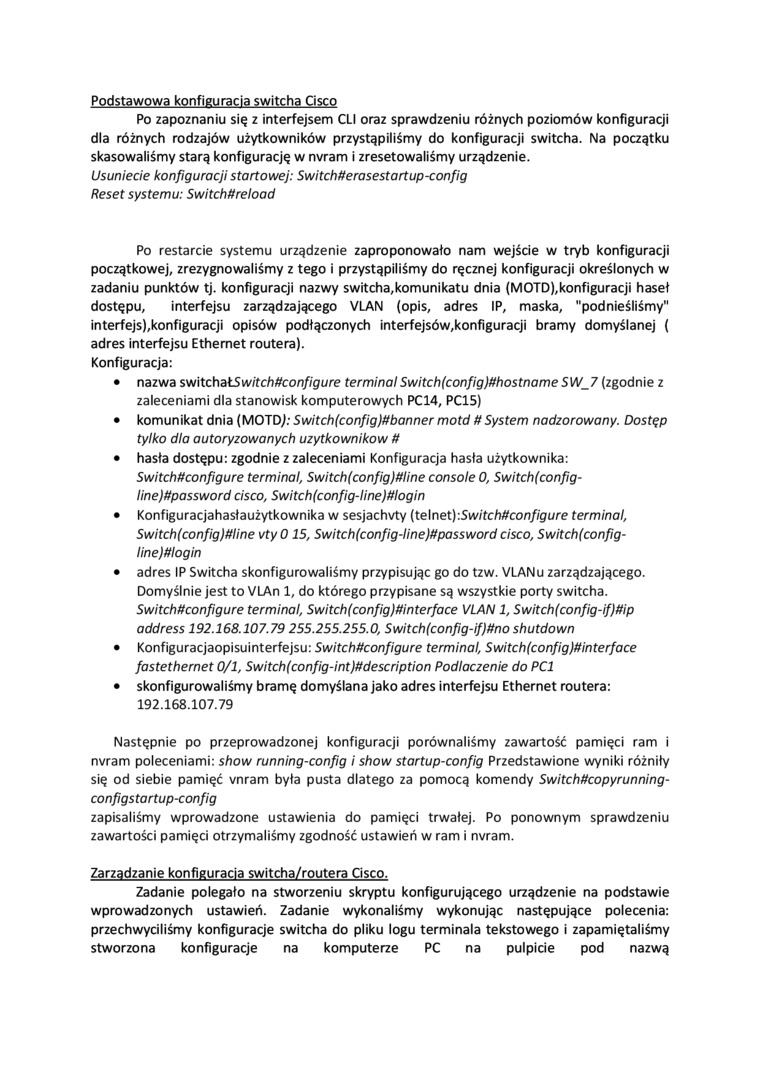

Podstawowa konfiguracja switcha Cisco

Po zapoznaniu się z interfejsem CLI oraz sprawdzeniu różnych poziomów konfiguracji dla różnych rodzajów użytkowników przystąpiliśmy do konfiguracji switcha. Na początku skasowaliśmy starą konfigurację w nvram i zresetowaliśmy urządzenie.

Usuniecie konfiguracji startowej: Switchderasestartup-config Reset systemu: Switchttreload

Po restarcie systemu urządzenie zaproponowało nam wejście w tryb konfiguracji początkowej, zrezygnowaliśmy z tego i przystąpiliśmy do ręcznej konfiguracji określonych w zadaniu punktów tj. konfiguracji nazwy switcha,komunikatu dnia (MOTD),konfiguracji haseł dostępu, interfejsu zarządzającego VLAN (opis, adres IP, maska, "podnieśliśmy" interfejs),konfiguracji opisów podłączonych interfejsów,konfiguracji bramy domyślanej ( adres interfejsu Ethernet routera).

Konfiguracja:

•    nazwa switcbalSwitchttconfigure terminal Switch(config)dhostname SW_7 (zgodnie z zaleceniami dla stanowisk komputerowych PC14, PC15)

•    komunikat dnia (MOTDj: Switch(config)Ubanner motd # System nadzorowany. Dostęp tylko dla autoryzowanych użytkowników d

•    hasła dostępu: zgodnie z zaleceniami Konfiguracja hasła użytkownika: Switchdconfigure terminal, Switch(config)Mine console 0, Switchlconfig-linejdpassword Cisco, Switch(config-iine)ttiogin

•    Konfiguracjahasłaużytkownika w sesjachvty (telnet):Switch#configure terminal, Switch(config)ttline vty 015, Switch(config-line)ttpassword Cisco, Switchfconfig-iinejttiogin

•    adres IP Switcha skonfigurowaliśmy przypisując go do tzw. VLANu zarządzającego. Domyślnie jest to VLAn 1, do którego przypisane są wszystkie porty switcha. Switchdconfigure terminal, 5witch(configjthnterfoce VLAN1, Switchjconfig-ifjttip address 192.168.107.79 255.255.255.0, Switch(config-if)dno shutdown

•    Konfiguracjaopisuinterfejsu: Switchttconfigure terminal, Switch(configjffinterface fastethernet 0/1, Switch(config-int)#description Podłączenie do PCI

•    skonfigurowaliśmy bramę domyślana jako adres interfejsu Ethernet routera: 192.168.107.79

Następnie po przeprowadzonej konfiguracji porównaliśmy zawartość pamięci ram i nvram poleceniami: show running-config i show startup-config Przedstawione wyniki różniły się od siebie pamięć vnram była pusta dlatego za pomocą komendy Switchttcopyrunning-configstartup-config

zapisaliśmy wprowadzone ustawienia do pamięci trwałej. Po ponownym sprawdzeniu zawartości pamięci otrzymaliśmy zgodność ustawień w ram i nyram.

Zarządzanie konfiguracją switcha/routera Cisco.

Zadanie polegało na stworzeniu skryptu konfigurującego urządzenie na podstawie wprowadzonych ustawień. Zadanie wykonaliśmy wykonując następujące polecenia: przechwyciliśmy konfiguracje switcha do pliku logu terminala tekstowego i zapamiętaliśmy stworzona konfiguracje na komputerze PC na pulpicie pod nazwą
