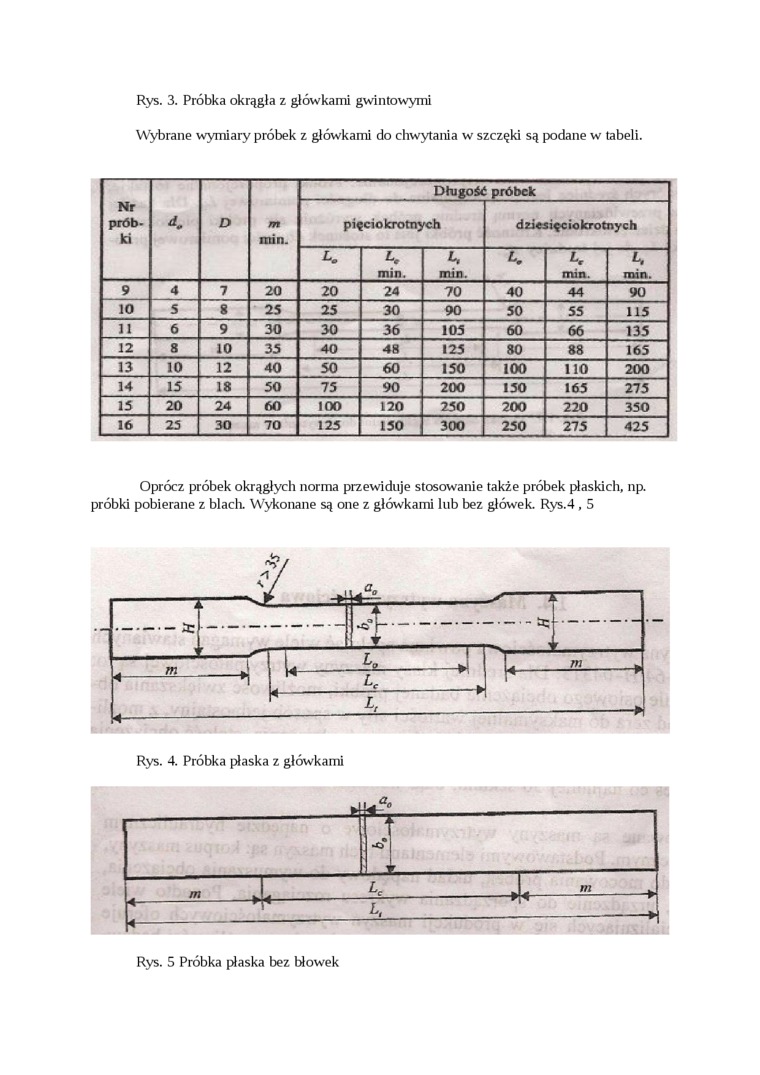

Rys. 3. Próbka okrągła z główkami gwintowymi

Wybrane wymiary próbek z główkami do chwytania w szczęki są podane w tabeli.

Nr prób ki	d.	D	m min.	Długość próbek
				pięciokrotnych			dziesięciokrotnych
				L.	Ł. min.	min.	Ł.	Ł, min.	L, min.
9	4	7	20	20	24	70	40	44	90
10	5	8	25	25	30	90	50	55	115
11	6	9	30	30	36	105	60	66	135
12	8	10	35	40	48	125	80	88	165
13	10	12	40	50	60	ISO	100	110	200
14	15	18	50	75	90	200	130	165	275
13	20	24	60	100	120	250	200	220	350
16	23	30	70	125	ISO	300	250	275	425

Oprócz próbek okrągłych norma przewiduje stosowanie także próbek płaskich, np. próbki pobierane z blach. Wykonane są one z główkami lub bez główek. Rys.4,5

Rys. 4. Próbka płaska z główkami

Rys. 5 Próbka płaska bez błowek
