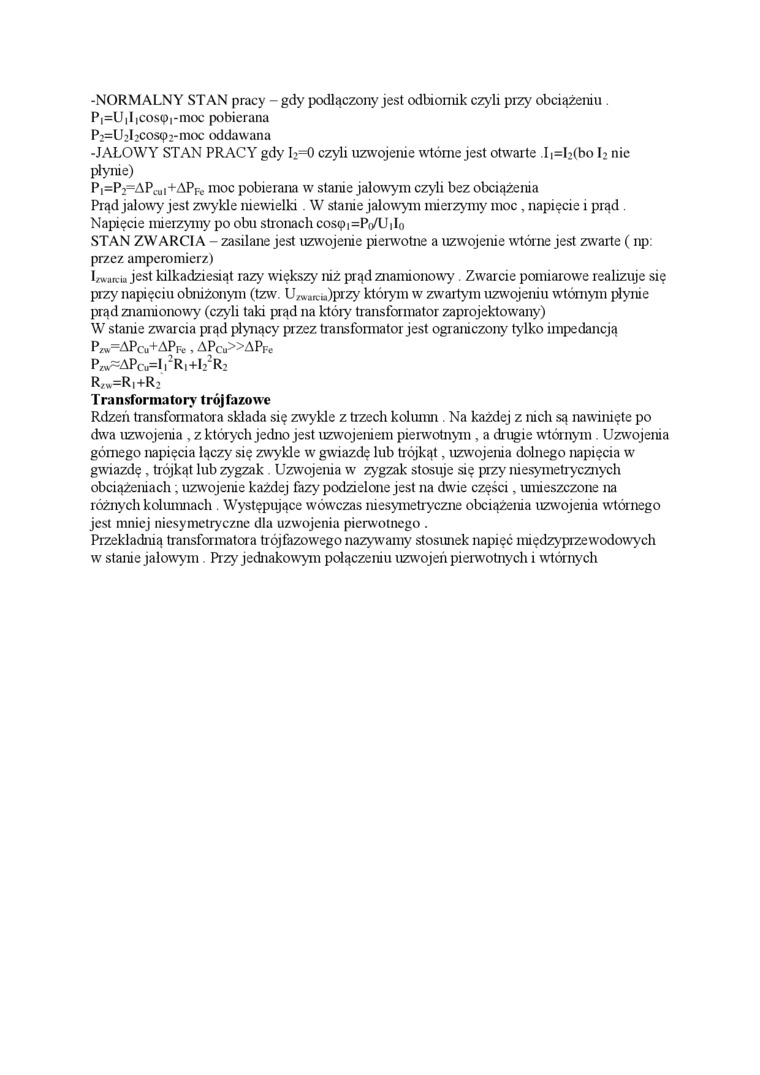

-NORMALNY STAN pracy - gdy podłączony jest odbiornik czyli przy obciążeniu . Pi=U|I|COS<p,-moc pobierana p2=U2l2COS<p2-moc oddawana

-JAŁOWY STAN PRACY gdy 12=0 czyli uzwojenie wtórne jest otwarte .1 ,=l2(bo I2 nie płynie)

Pi=P2=APCU|+APFc moc pobierana w stanie jałowym czyli bez obciążenia

Prąd jałowy jest zwykle niewielki . W stanie jałowym mierzymy moc , napięcie i prąd .

Napięcie mierzymy po obu stronach cos<pi=Po/U|I0

STAN ZWARCIA - zasilane jest uzwojenie pierwotne a uzwojenie wtórne jest zwarte (np: przez amperomierz)

Izwarcia jest kilkadziesiąt razy większy niż prąd znamionowy. Zwarcie pomiar owe realizuje się przy napięciu obniżonym (tzw. U/waaw)przy którym w zwartym uzwojeniu wtórnym płynie prąd znamionowy (czyli taki prąd na który transformator zaprojektowany)

W stanie zwarcia prąd płynący przez transformator jest ograniczony tylko impedancją P/w=APcu+APnc, APcu>:>APfc

P/w~APcu=I rR,+I2‘R2 R/W=R|+R2

Transformatory trójfazowe

Rdzeń transformatora składa się zwykle z trzech kolumn . Na każdej z nich są nawinięte po dwa uzwojenia , z których jedno jest uzwojeniem pierwotnym , a drugie wtórnym . Uzwojenia górnego napięcia łączy się zwykle w gwiazdę lub trójkąt, uzwojenia dolnego napięcia w gwiazdę , tr ójkąt lub zygzak . Uzwojenia w zygzak stosuje się przy niesymetrycznych obciążeniach , uzwojenie każdej fazy podzielone jest na dwie części, umieszczone na różnych kolumnach . Występujące wówczas niesymetryczne obciążenia uzwojenia wtórnego jest mniej niesymetryczne dla uzwojenia pierwotnego .

Przekładnią transformatora trójfazowego nazywamy stosunek napięć nuędzyprze wodowych w stanie jałowym . Przy jednakowym połączeniu uzwojeń pierwotnych i wtórnych
