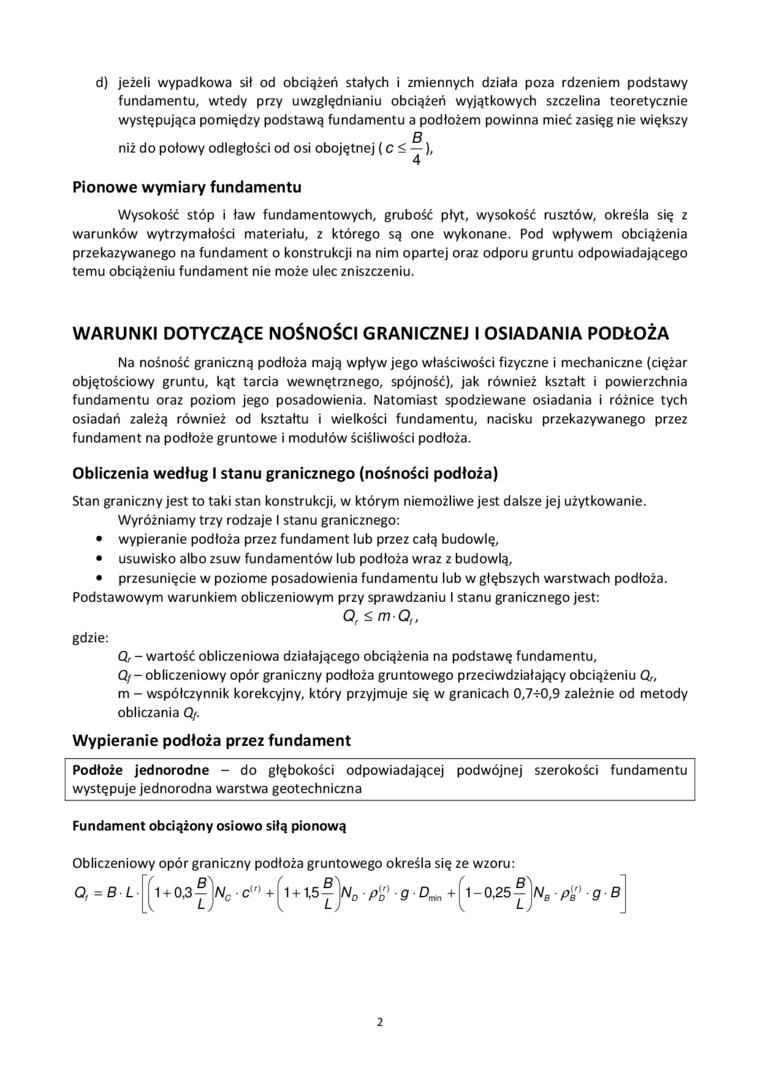

d) jeżeli wypadkowa sił od obciążeń stałych i zmiennych działa poza rdzeniem podstawy fundamentu, wtedy przy uwzględnianiu obciążeń wyjątkowych szczelina teoretycznie występująca pomiędzy podstawą fundamentu a podłożem powinna mieć zasięg nie większy

B

niż do połowy odległości od osi obojętnej (C < —),

4

Pionowe wymiary fundamentu

Wysokość stóp i ław fundamentowych, grubość płyt, wysokość rusztów, określa się z warunków wytrzymałości materiału, z którego są one wykonane. Pod wpływem obciążenia przekazywanego na fundament o konstrukcji na nim opartej oraz odporu gruntu odpowiadającego temu obciążeniu fundament nie może ulec zniszczeniu.

WARUNKI DOTYCZĄCE NOŚNOŚCI GRANICZNEJ I OSIADANIA PODŁOŻA

Na nośność graniczną podłoża mają wpływ jego właściwości fizyczne i mechaniczne (ciężar objętościowy gruntu, kąt tarcia wewnętrznego, spójność), jak również kształt i powierzchnia fundamentu oraz poziom jego posadowienia. Natomiast spodziewane osiadania i różnice tych osiadań zależą również od kształtu i wielkości fundamentu, nacisku przekazywanego przez fundament na podłoże gruntowe i modułów ściśliwości podłoża.

Obliczenia według I stanu granicznego (nośności podłoża)

Stan graniczny jest to taki stan konstrukcji, w którym niemożliwe jest dalsze jej użytkowanie. Wyróżniamy trzy rodzaje I stanu granicznego:

•    wypieranie podłoża przez fundament lub przez całą budowlę,

•    usuwisko albo zsuw fundamentów lub podłoża wraz z budowlą,

•    przesunięcie w poziome posadowienia fundamentu lub w głębszych warstwach podłoża. Podstawowym warunkiem obliczeniowym przy sprawdzaniu I stanu granicznego jest:

Q, < m Q,,

gdzie:

O, - wartość obliczeniowa działającego obciążenia na podstawę fundamentu,

Q/~ obliczeniowy opór graniczny podłoża gruntowego przeciwdziałający obciążeniu O,, m - współczynnik korekcyjny, który przyjmuje się w granicach 0,7-r0,9 zależnie od metody obliczania Q/.

Wypieranie podłoża przez fundament

Podłoże jednorodne - do głębokości odpowiadającej podwójnej szerokości fundamentu występuje jednorodna warstwa geotechniczna

Fundament obciążony osiowo siłą pionową

Obliczeniowy opór graniczny podłoża gruntowego określa się ze wzoru:

Q, = B L


(1 + 0,31 jwc • C'> + (u 1,5 |j Na Po)-gD^Ą\-0,25 ® jw, p"g ■ B

2
