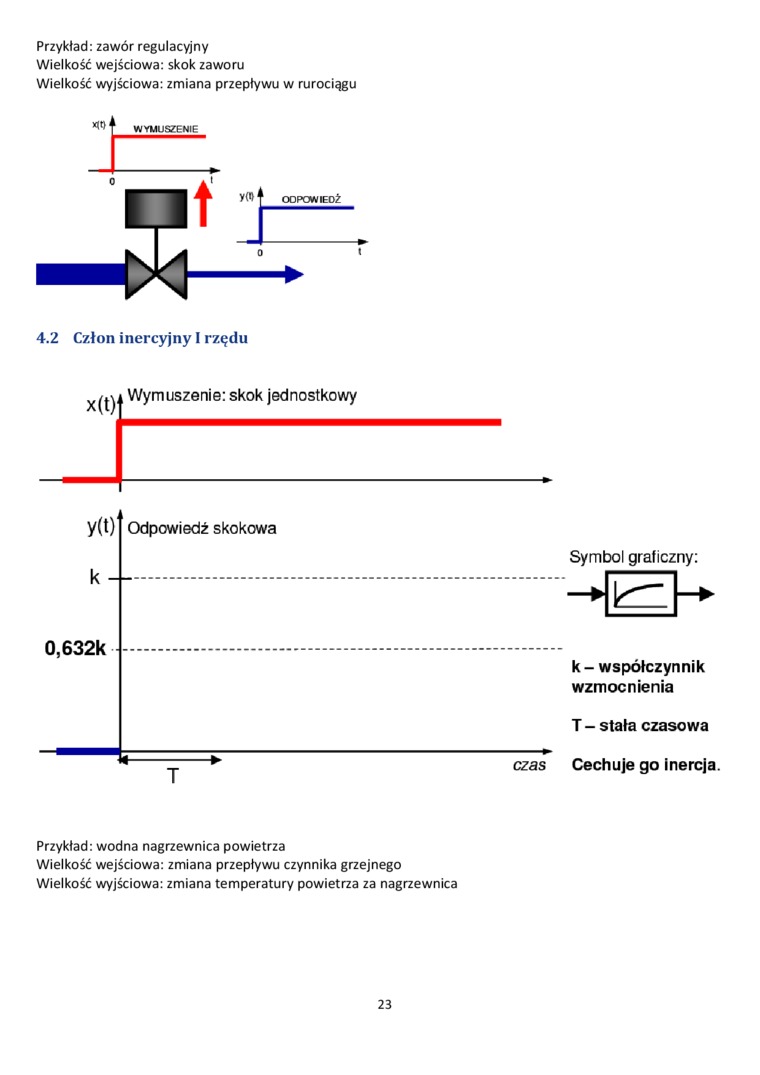

Przykład: zawór regulacyjny

Wielkość wejściowa: skok zaworu

Wielkość wyjściowa: zmiana przepływu w rurociągu

4.2 Człon inercyjny I rzędu

x(t)f

Wymuszenie: skok jednostkowy

i

*■

y(t) Odpowiedź skokowa k -.....................

0,632k ......................

T

Symbol graficzny:

k- współczynnik wzmocnienia

T - stała czasowa

czas Cechuje go inercja.

Przykład: wodna nagrzewnica powietrza

Wielkość wejściowa: zmiana przepływu czynnika grzejnego

Wielkość wyjściowa: zmiana temperatury powietrza za nagrzewnica
