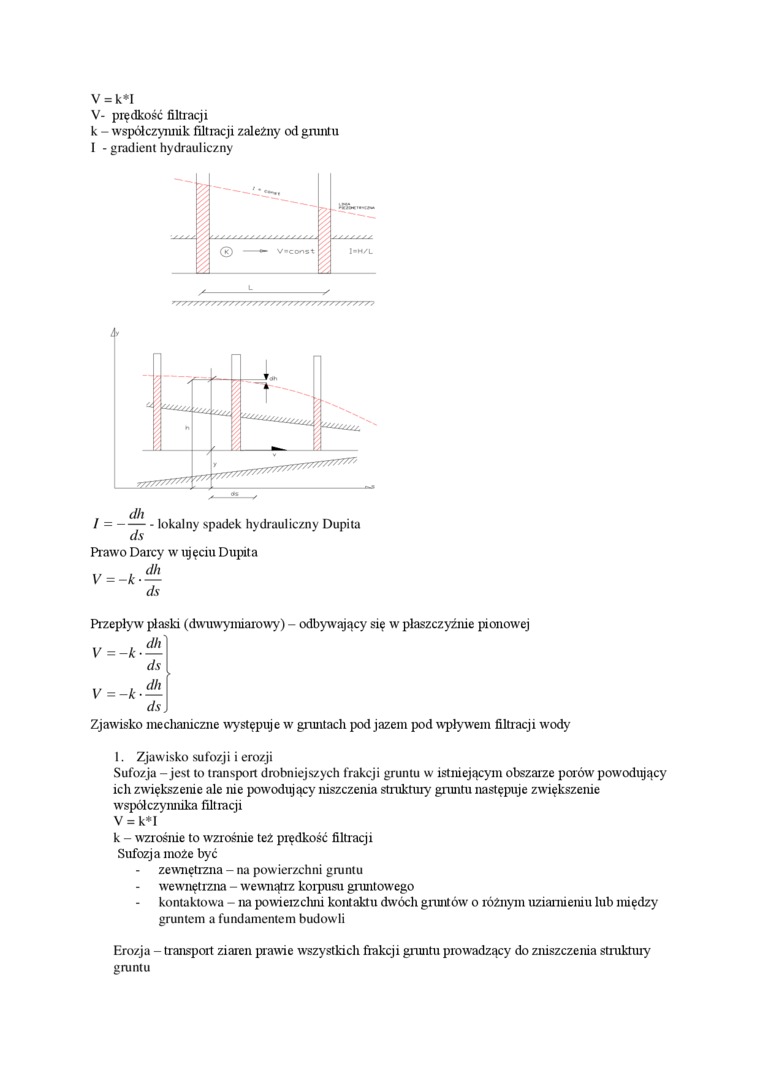

V = k*I

V- prędkość filtracji

k - współczynnik filtracji zależny od gruntu I - gradient hydrauliczny

i

_

|

(k) — V(emt

_

1»H/L

,r/^y7777y7^y7y^r/7y7/^yyr77'/77777'/yy?

_L

*

.....

:T"'

>775

/ ----lokalny spadek hydrauliczny Dupita

ds

Prawo Darcy w ujęciu Dupita

Przepływ płaski (dwuwymiarowy) - odbywający się w płaszczyźnie pionowej


ds.

Zjawisko mechaniczne występuje w gruntach pod jazem pod wpływem filtracji wody 1. Zjawisko sufozji i erozji

Sufozją - jest to transport drobniejszych frakcji gruntu w istniejącym obszarze porów powodujący ich zwiększenie ale nie powodujący niszczenia struktury gruntu następuje zwiększenie współczynnika filtracji V = k*I

k - wzrośnie to wzrośme też prędkość filtracji Sufozją może być

zewnętrzna - na powierzchni gruntu wewnętrzna - wewnątrz korpusu gruntowego

kontaktowa - na powierzchni kontaktu dwóch gruntów o różnym uziarraeniu lub między gruntem a fundamentem budowli

Erozja - transport ziaren prawie wszystkich frakcji gruntu prowadzący do zniszczenia struktury gruntu
