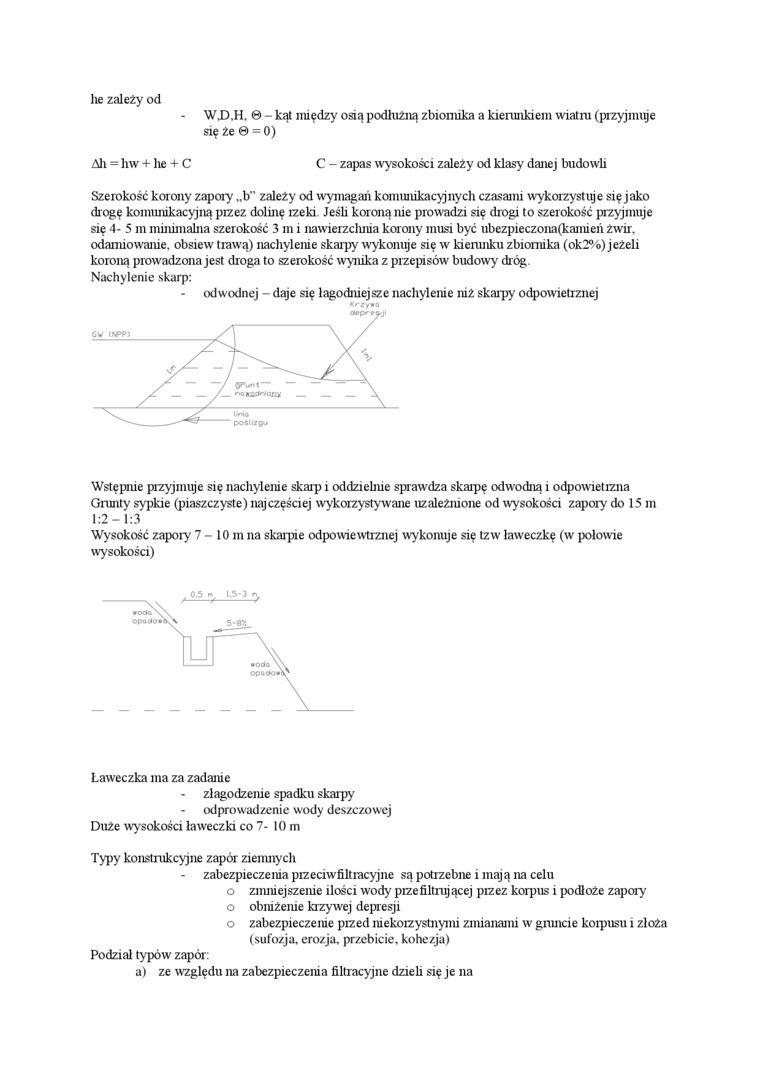

he zależy od

W.D.H. 0 - kąt między osią podłużną zbiornika a kierunkiem wiatru (przyjmuje się że 0 = 0)

Ali = hw + he + C    C - zapas wysokości zależy od klasy danej budowli

Szerokość korony zapory „b" zależy od wymagań komunikacyjnych czasami wykorzystuje się jako drogę komunikacyjną pizez dolinę izeki. Jeśli koroną nie prowadzi się drogi to szerokość przyjmuje się 4- 5 m minimalna szerokość 3 m i nawierzchnia korony musi być ubezpieczona(kamień żwir. odamiowanie, obsiew trawą) nachylenie skarpy wykonuje się w kierunku zbiornika (ok2%) jeżeli koroną prowadzona jest droga to szerokość wynika z przepisów budowy dróg Nachylenie skarp:

od wodnej - daje się łagodniejsze nachylenie niż skarpy odpowietrznej

Wstępnie przyjmuje się nachylenie skarp i oddzielnie sprawdza skaipę odwodną i odpowietizna Grunty sypkie (piaszczyste) najczęściej wykorzystywane uzależnione od wysokości zapory' do 15 m 1:2-1:3

Wysokość zapory 7 - 10 m na skarpie odpowiewtrznej wykonuje się tzw ławeczkę (w połowie wysokości)

, 0,5 w 1.5-3 n.

Ławeczka ma za zadanie

-    złagodzenie spadku skarpy odprowadzenie wody deszczowej

Duże wysokości ławeczki co 7- 10 m

Typy konstrukcyjne zapór ziemnych

-    zabezpieczenia pizeciwfiltracyjne są potrzebne i mają na celu

o zmniejszenie ilości wody pizefiltrującej pizez korpus i podłoże zapoiy o obniżenie krzywej depresji

o zabezpieczenie pized niekoizystnymi zmianami w gruncie korpusu i złoża (sufozją, erozja, przebicie, kohezja)

Podział typów zapór:

a) ze względu na zabezpieczenia filtracyjne dzieli się je na
