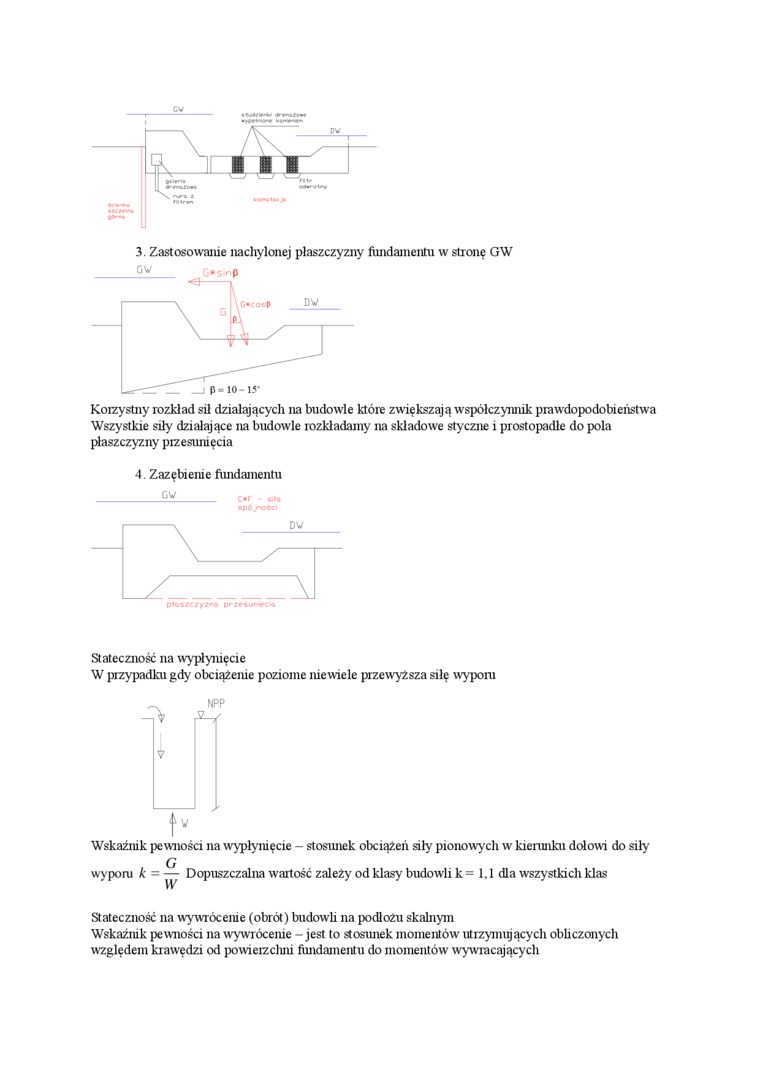

3. Zastosowanie nachylonej płaszczyzny fundamentu w stronę GW

Korzystny rozkład sił działających na budowle które zwiększają wspólczyiuiik prawdopodobieństwa Wszystkie siły działające na budowle rozkładamy na składowe styczne i prostopadłe do pola płaszczyzny przesunięcia

4. Zazębienie fundamentu

GW

c«r - s-to sp6„noSd

Stateczność na wypłymęcie

W przypadku gdy obciążenie poziome niewiele przewyższa siłę wyporu

~    NPP

7

| V

Wskaźnik pewności na wypłynięcie - stosunek obciążeń siły pionowych w kierunku dołowi do siły wyporu k = — Dopuszczalna wartość zależy od klasy budowli k = 1.1 dla wszystkich klas

Stateczność na wywrócenie (obrót) budowli na podłożu skalnym

Wskaźnik pewności na wywrócenie - jest to stosunek momentów utrzymujących obliczonych względem krawędzi od powierzchni fundamentu do momentów wywracających
