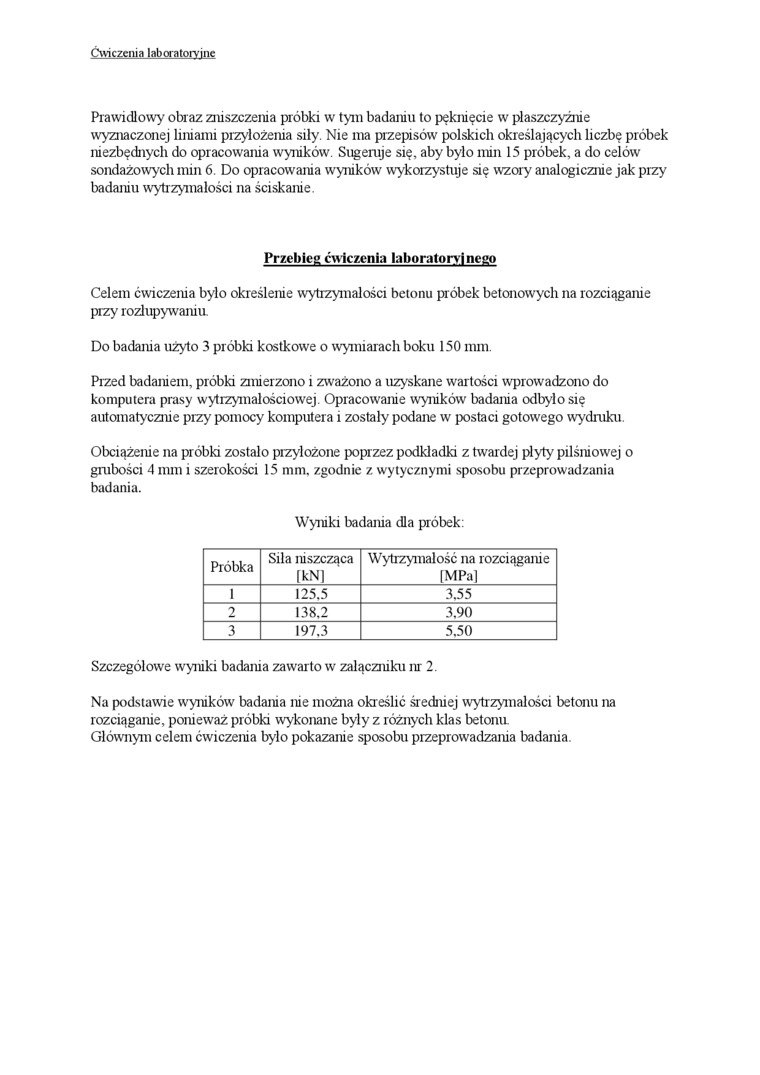

Ćwiczenia laboratoryjne

Prawidłowy obraz zniszczenia próbki w tym badaniu to pęknięcie w płaszczyźnie wyznaczonej liniami przyłożenia siły. Nie ma przepisów polskich określających liczbę próbek niezbędnych do opracowania wyników. Sugeruje się, aby było min 15 próbek, a do celów sondażowych min 6. Do opracowania wyników wykorzystuje się wzory analogicznie jak przy badaniu wytrzymałości na ściskanie.

Przebieg ćwiczenia laboratoryjnego

Celem ćwiczenia było określenie wytrzymałości betonu próbek betonowych na rozciąganie przy rozłupywaniu

Do badania użyto 3 próbki kostkowe o wymiarach boku 150 mm.

Przed badaniem, próbki zmierzono i zważono a uzyskane wartości wprowadzono do komputera prasy wytrzymałościowej. Opracowanie wyników badania odbyło się automatycznie przy pomocy komputera i zostały podane w postaci gotowego wydruku

Obciążenie na próbki zostało przyłożone poprzez podkładki z twardej płyty pilśniowej o gnibości 4 mm i szerokości 15 mm, zgodnie z wytycznymi sposobu przeprowadzania badania.

Wyniki badania dla próbek:

Próbka

Siła niszczącą [kN]

Wytrzymałość na rozciąganie [MPa]

1

125.5

3.55

2

138,2

3.90

3

197.3

5.50

Szczegółowe wyniki badania zawarto w załączniku nr 2.

Na podstawie wyników badania nie można określić średniej wytrzymałości betonu na rozciąganie, ponieważ próbki wykonane były z różnych klas betonu Głównym celem ćwiczenia było pokazanie sposobu przeprowadzania badania
