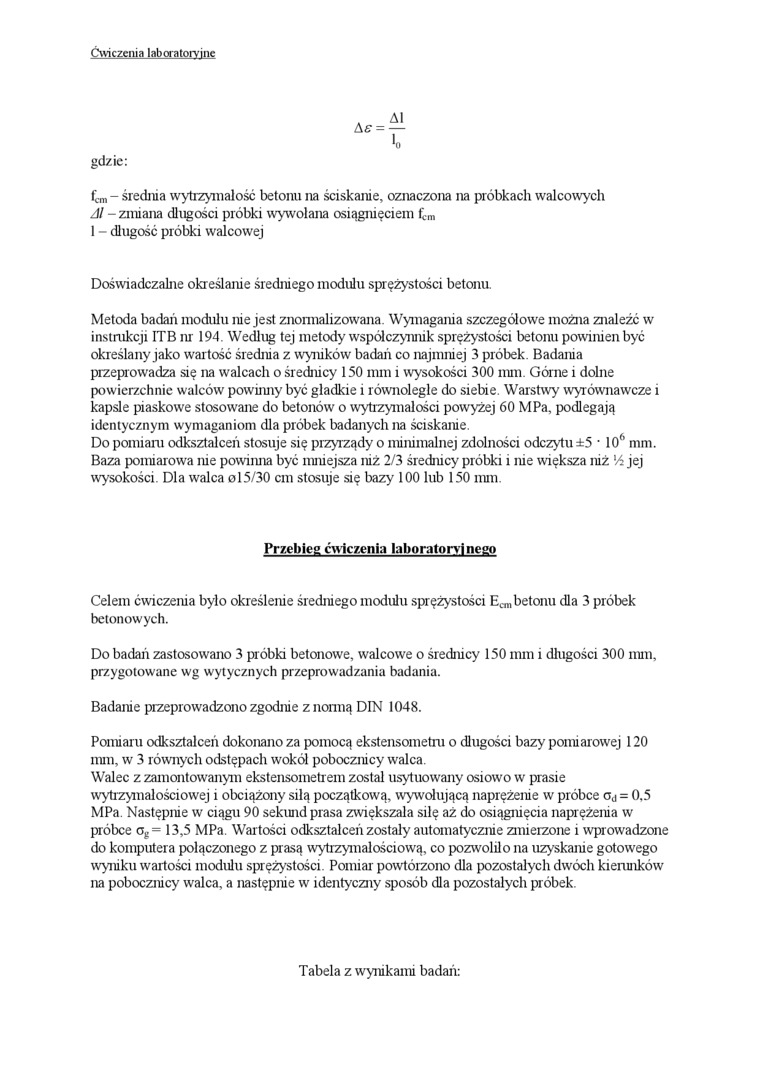

Ćwiczenia laboratoryjne gdzie:

f_cm - średnia wytrzymałość betonu na ściskanie, oznaczona na próbkach walcowych AI - zmiana długości próbki wywołana osiągnięciem £_m 1 - długość próbki walcowej

Doświadczalne określanie średniego modułu sprężystości betonu.

Metoda badań modułu nie jest znormalizowana. Wymagania szczegółowe można znaleźć w instrukcji ITB nr 194. Według tej metody współczynnik sprężystości betonu powinien być określany jako wartość średnia z wyników badań co najmniej 3 próbek. Badania przeprowadza się na walcach o średnicy 150 mm i wysokości 300 mm. Górne i dolne powierzchnie walców powinny być gładkie i równolegle do siebie. Warstwy wyrównawcze i kapsle piaskowe stosowane do betonów o wytrzymałości powyżej 60 MPa, podlegają identycznym wymaganiom dla próbek badanych na ściskanie.

Do pomiaru odkształceń stosuje się przyrządy o minimalnej zdolności odczytu ±5 * 10⁶ mm. Baza pomiarowa nie powinna być mniejsza niż 2/3 średnicy próbki i nie większa niż ^XA jej wysokości. Dla walca o 15/30 cm stosuje się bazy 100 lub 150 mm.

Przebieg ćwiczenia laboratoryjnego

Celem ćwiczenia było określenie średniego modułu sprężystości Eon betonu dla 3 próbek betonowych.

Do badan zastosowano 3 próbki betonowe, walcowe o średnicy 150 mm i długości 300 mm, przygotowane wg wytycznych przeprowadzania badania.

Badanie przeprowadzono zgodnie z normą DIN 1048.

Pomiaru odkształceń dokonano za pomocą ekstensometni o długości bazy pomiarowej 120 mm, w 3 równych odstępach wokół pobocznicy walca.

Walec z zamontowanym ekstensometrem został usytuowany osiowo w prasie wytrzymałościowej i obciążony silą początkową, wywołującą naprężenie w próbce Oj = 0.5 MPa. Następnie w ciągu 90 sekund prasa zwiększała siłę aż do osiągnięcia naprężenia w próbce o_g= 13,5 MPa. Wartości odkształceń zostały automatycznie zmierzone i wprowadzone do komputera połączonego z prasą wytrzymałościową, co pozwoliło na uzyskanie gotowego wyniku wartości modułu sprężystości. Pomiar powtórzono dla pozostałych dwóch kierunków na pobocznicy walca, a następnie w identyczny sposób dla pozostałych próbek.

Tabela z wynikami badań:
