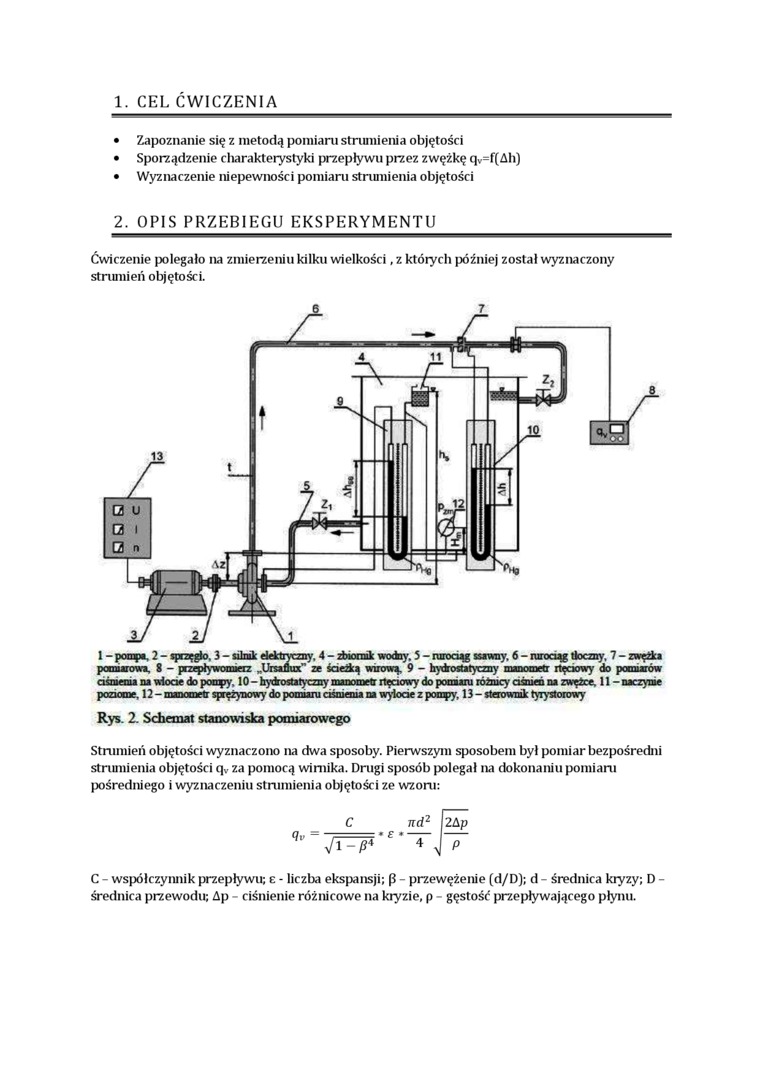

1. CEL ĆWICZENIA
• Zapoznanie się z metodą pomiaru strumienia objętości
• Sporządzenie cliarakterystyki przepływu przez zwężkę qv=f(Ah)
• Wyznaczenie niepewności pomiaru strumienia objętości
2. OPIS PRZEBIEGU EKSPERYMENTU
Ćwiczenie polegało na zmierzeniu kilku wielkości, z których później został wyznaczony strumień objętości.
ośmema na wioae do pompy. 10 - hyckostatyczny manometr rtęciowy do pomoru różnicy aśnwn na zwężce, 11-naczynie poziome. 12 - manometr sprężynowy do pomuni ciśnienia na wylocie z pompy. 13 - sterownik tyrystorowy
Rys. 2. Schemat stanowiska pomiarowego
Strumień objętości wyznaczono na dwa sposoby. Pierwszym sposobem był pomiar bezpośredni strumienia objętości qv za pomocą wirnika. Drugi sposób polegał na dokonaniu pomiaru pośredniego i wyznaczeniu strumienia objętości ze wzoru:
C nd2 l2Ap
q*=iT=re’—\—
C - współczynnik przepływu; e * liczba ekspansji; p przewężenie (d/D); d - średnica kryzy; D -średnica przewodu; Ap - ciśnienie różnicowe na kryzie, p gęstość przepływającego płynu.
