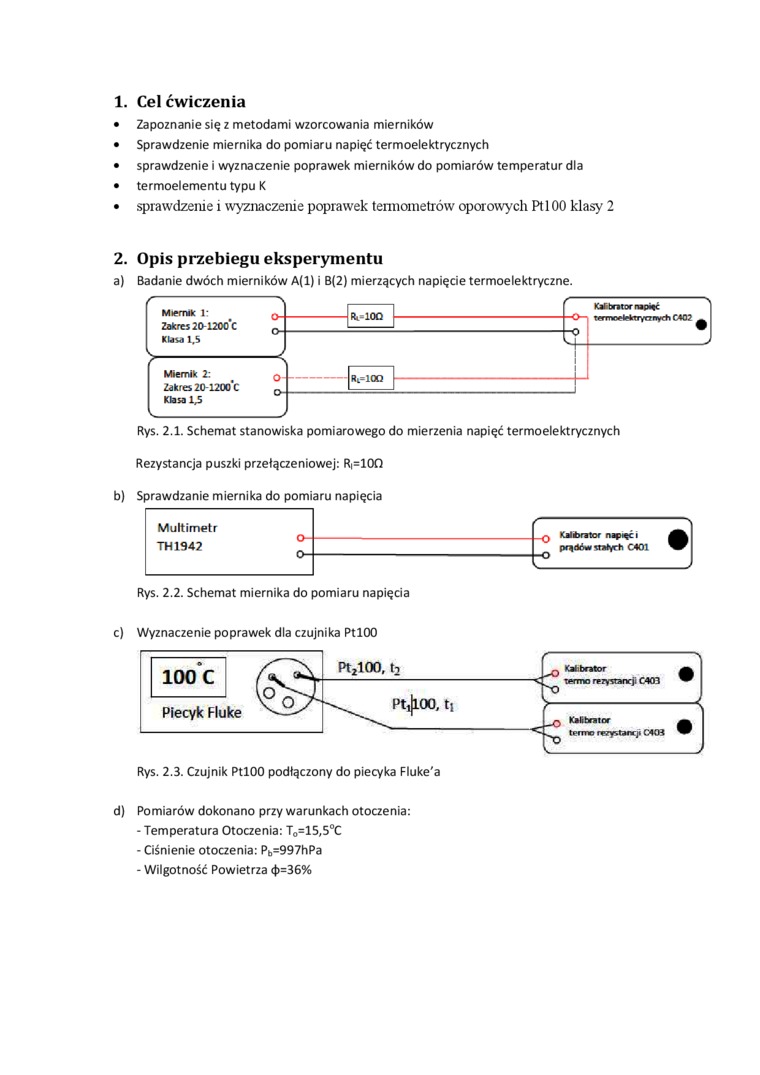

1.    Cel ćwiczenia

•    Zapoznanie się z metodami wzorcowania mierników

•    Sprawdzenie miernika do pomiaru napięć termoelektrycznych

•    sprawdzenie i wyznaczenie poprawek mierników do pomiarów temperatur dla

•    termoelementu typu K

•    sprawdzenie i wyznaczenie poprawek termometrów oporowych Ptl 00 klasy 2

2.    Opis przebiegu eksperymentu

a) Badanie dwóch mierników A(l) i B{2) mierzących napięcie termoelektryczne.

Rys. 2.1. Schemat stanowiska pomiarowego do mierzenia napięć termoelektrycznych

Rezystancja puszki przełączeniowej: R|=10Q b) Sprawdzanie miernika do pomiaru napięcia

Rys. 2.2. Schemat miernika do pomiaru napięcia

c) Wyznaczenie poprawek dla czujnika PtlOO

d) Pomiarów dokonano przy warunkach otoczenia:

-    Temperatura Otoczenia: T₀=15,5°C

-    Ciśnienie otoczenia: P_b=997hPa

-    Wilgotność Powietrza <f>=36%
